技术热点|SOLIDWORKS COMPOSER发布定义好的PDF文档

2020-05-28 来源:SOLIDWORKS华睿-朱香华 作者:SOLIDWORKS华睿-朱香华 阅读:816

         摘要: 本案主要阐述了如何将SOLIDWORKS COMPOSER图形数据导出到定自义好的PDF中,并且做到产品3D 数字化交互式操作呈现。

关键词: SOLIDWORKS COMPOSER、3D PDF、交互式、自定义PDF模板

前言:PDF是COMPOSER输出的一种发布格式,在工程实际中我们经常使用该输出格式进行产品展示、沟通,例如:产品展示、动态装配工艺、BOM表、爆炸视图等。

考虑到此类情况的需要,这次便详细的介绍下如何将SOLIDWORKS COMPOSER图形数据导出到DPF中,并且做到PDF 中的产品以交互式、3D的方式操作。

具体实现的操作步骤如下:

一、 3D PDF 模板的自定义

Ø 首先确保将要自定义3D PDF 模板的电脑上安装好Adobe Acrobat X Pro以上的高版本。

Ø 第二步:打开Adobe Acrobat X Pro打SOLIDWORKS COMPOSER 软件默认的D:\Program Files\SOLIDWORKS Corp\Composer\pdf PDF模板如下图示:

SOLIDWORKS COMPOSER发布定义好的PDF文档1.png

Ø  第三步:打开其中任意一个模板,右边点击工具-点编辑-添加新域-文本域-按钮Button为命名 LOGO-右键按钮属性-选项-布局-仅图标-选择公司LOGO 图片

SOLIDWORKS COMPOSER发布定义好的PDF文档2.png

SOLIDWORKS COMPOSER发布定义好的PDF文档3.png

Ø  如果需要将LOGO 图片与公司网站链接,则需要增加一个按钮Button为命名web seemage-按钮属性-动作-选择动作-执行菜单项-添加-网址WWW.HR3DS.COM-完成另存为新的PDF 模板

SOLIDWORKS COMPOSER发布定义好的PDF文档4.png

SOLIDWORKS COMPOSER发布定义好的PDF文档5.png

一、        COMPOSER操作发布PDF

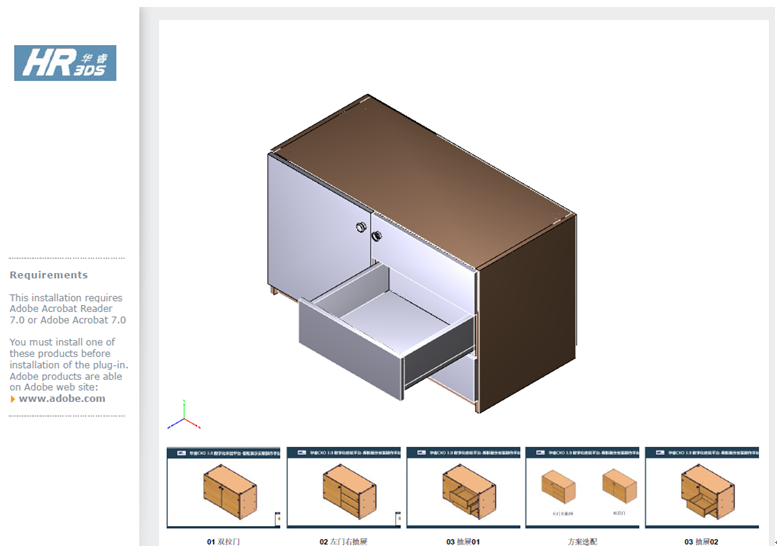

Ø  打开SOLIDWORKS COMPOSER 制作好的文档,直接发布


SOLIDWORKS COMPOSER发布定义好的PDF文档6.pngSOLIDWORKS COMPOSER发布定义好的PDF文档7.png
