DriveWorks在家具行业应用

2020-07-22 来源:SOLIDWORKS华睿 作者:SOLIDWORKS华睿-蒋辉 阅读:715

版权申明:

本著作权属于杭州华睿信息技术有限公司,在未经许可的情况下,任何个人不得以任何方式将本文在网络上发布,或对本书的部分或全部内容擅自进行增删,改编,节录,翻译,翻印,改写。

意义及目的:

家具企业的拥有大量的成熟产品,大多数情况下,对于成熟产品仅需要有限度的根据订单需求进行修改,而在对这些成熟产品进行订单设计的时候,容易遇到以下几个问题:不同工程师设计的产品,设计思路及建模风格不相同;订单变更需求量大,需要工程师将大量的时间花费在完成订单的模型修改上;新进工程师无法快速的上手订单需求修改工作。经过了解,家具成熟产品的结构类似,只需要根据不同订单需求进行桌面、桌脚等零件尺寸变更;抽屉、挡板等可选零件的选配;订单需求工程图纸的变更等设计变化,为了解决这些问题,我们可以借助参数化设计的方式对成熟产品实现快速设计变更。

DriveWorks是一款与SOLIDWORKS相结合的参数化设计工具,能够实现和SOLIDWORKS的无缝对接,自动完成零件、装备体、工程图在既定规则下的快速变更,在建立DriveWorks项目的过程中,将资深工程师的经验固化进可视化的规则里,让新进工程师能够完成之前需要资深工程师才能进行的工作,以缓解人员需求与订单周期之间的关系;并且,由于DriveWorks项目是由资深工程师完成,并经过多次测试审核才发布为标准化项目,可以极大的减少相似项目之间变更的错误率,提高订单产品文件的设计质量。



一、DriveWorks参数化项目流程

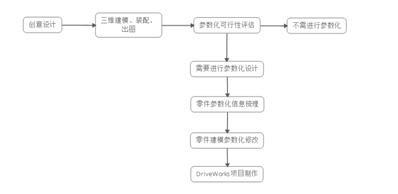

1.   家具产品DriveWorks项目制作流程简图

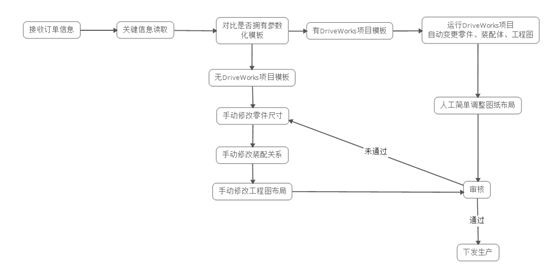

2.   家具产品DriveWorks变更设计流程简图


通过以上流程对比可以发现,在接收到订单以后,若为拥有DriveWorks的参数化产品,仅需运行DriveWorks项目之后进行简单的图纸修改,由于DriveWorks项目是由资深工程师完成,并经过审核才发布为标准化项目,所以在可靠性上能够得到保证,进行审核无误后即可发布。



二、DriveWorks产品可行性评估

根据项目制作规范流程,在进行参数化项目制作时,需要进行产品的参数化可行性评估,作为参数化建模的零件,在建模设计的草图标注,特征关联都需要考虑到后期修改的可能,将有规律、变更需求高的产品零件制作成适合参数化变更的零件,而这需要更多的时间进行建模,在这种前提下,进行可行性评估是很有必要的。

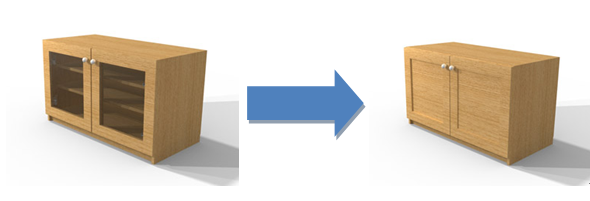

对于家具企业,拥有大量的订单产品适合制作为参数化项目,例:


三、DriveWorks项目界面布局设计

对于资深工程师来说,可以根据需求很快的明白所负责的产品如何变更,但是对于新进工程师和销售人员等人员,得到订单需求以后是无法快速完成订单需求的更改,而负责制作DriveWorks项目制作的工程师,通过界面布局,图片展示,注解说明等方式,展示出自己对于整个产品的思路,让使用者能够更好的上手整个项目文档;


根据各方需求,可以设计出如上图所示的运行界面,直观的展示出产品长、宽、高等尺寸的界面,并允许修改柜门材质类型,通过输入及下拉选择的方式进行产品变更设计,而这一切,来源于工程师对订单及产品的理解,并将其规范化,梳理出这么一份方便输入的运行界面;



四、变形产品规则关联

通过有机地结合参数化设计和特征建模,DriveWorks软件可方便地进行尺寸关联,模型中的每一特征及尺寸都有相应控件一一对应,同时可通过关系将参数建立联系,使各模型及模型的特征及尺寸完全关联,实现对模型的控制,使设计人员对其中部分特征或尺寸进行修改后,全局设计的相关修改可自动实现,以确保所有零件和多个环节的数据一致性,大多数参数化设计的方式都能实现以上的尺寸特征变化,而在DriveWorks中,还可以控制产品材质的选择以及颜色的变化,这些,对于家具产品外观来说是,是十分重要的。

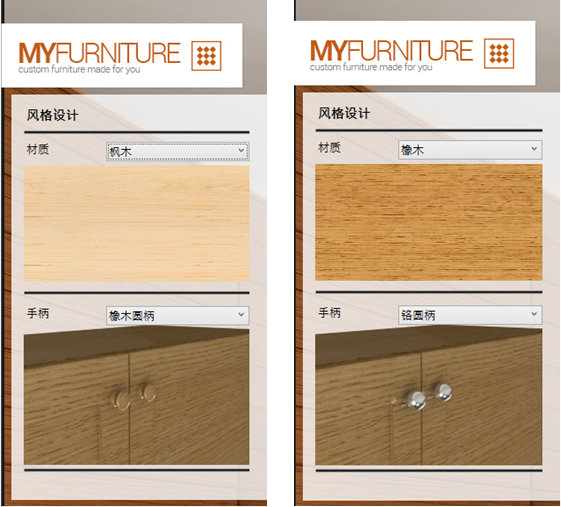

通过材质栏选择的材质方式,并将材质栏中添加材质库已有的材质类型,实现运行完成后产品的材质关联。



五、变形产品的图纸

在大部分企业的生产流程中,工程图纸是不可缺少的一部分,而常规的参数化建模方式里,仅能实现三维下的变化,一旦三维零件变化太大,例如桌面尺寸数值变更数值大,特征孔取消,选配抽屉移除等,容易导致工程图出现比例错误、尺寸标注链接丢失等情况发生,这些情况就需要人工去调整,有时修改图纸所花费的时间比三维变更更多,而DriveWorks可以将图纸的比例、标注是否需要、注释文本变化等关联进项目,让运行完成后的图纸修改,只需要简单的审核及排版就可完成。



通过DriveWorks参数化项目的制作,将大部分订单的修改由人工转化为DriveWorks运行,实现快速建模变更的同时也实现工程图纸的快速变化,极大的提高了规则定制产品的订单效率,仅需少数人对完成的DriveWorks项目进行维护,使工程师从繁杂的订单绘图工作中解脱出来,能够有更多的时间去专注于产品的设计及优化。
