DS SOLIDWORKS PDM功能模块介绍

2021-01-26 来源:SOLIDWORKS 华睿技术部 作者:杭州华睿 阅读:463

版权申明:

本著作权属于杭州华睿信息技术有限公司,在未经许可的情况下,任何个人不得以任何方式将本文在网络上发布,或对本书的部分或全部内容擅自进行增删,改编,节录,翻译,翻印,改写。

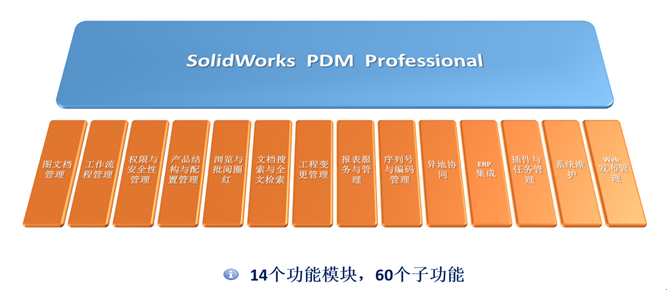

功能模块 一   图文档管理

Ø  分类管理:文件的分类可以管理可以跟Windows资源管理器一样自由方便,可以按照各种方式进行分类划分;

Ø  关联管理:文件的参考引用关系可以通过“包含”、“使用处”文件的属性查看标签页进行双向的查看和管理;

Ø  历史记录管理:对于文件的所有操作都有历史记录,可以随时查看是谁、何时、进行的什么操作,可以在权限允许的情况下进行回退操作。

Ø  版本管理:在整个产品开发周期中,对影响任何一组特定设计数据的每个事件、每个设计阶段和每个版本进行跟踪和记录;

Ø  文件管理:除管理3D零件、3D装配体和工程图组成的CAD 文件外,还可以管理任何其他相关的设计数据,如:分析结果,3DSOP,照片,  MS Office类文件、eDrawings文件,分析结果、电子邮件和视频文件等;

Ø  安全管理:提供文件查阅权及动态流程查阅权项结合的方式,并可对制定区域进行特殊安全控制;


功能模块 二  工作流管理

Ø  工作流程的可视化自定义功能,提供可视化的工作流程配置界面,企业可以根据自己的业务情况,新增各种业务工作流程,流程可以随意增加、修改;

Ø  构建企业产品开发与设计的独特业务流程,一个有效的PDM 系统有助于使这些业务流程实现自动化。用于处理设计审阅、发布生产版本审批以及处理工程更改单(ECO) 的各种专用协议,构成产品开发企业“工作流程”的重要业务流程示例;

Ø  提供流程的串行及并行的设置方案,并可基于流程实现指定变量的返填、发送指定账户邮件、触发插件任务的自动转换文件格式,及执行外部第三方程序;

Ø  控制不同类型文件,或是不同位置下的文件,自动进入不同的工作流程;

Ø  可对每个流程节点设定不同的通知对象。


功能模块 三 权限与安全性管理

Ø  提供用户和组两种分配权限的模式,用户可以存在多个工作组;

Ø   权限可以按照文件夹、文件、流程状态、流程变换来分配;

Ø   针对文件夹的权限分配有:编辑文件夹卡数据、参阅命名的材料明细表、查看所计算的材料明细表、从回收站恢复文件、递增文件修订版本、读取文件内容、激活所计算的材料明细表、检出文件、将文件共享到另一文件夹、可更新卡的设计、删除文件、添加和删除文件夹、添加或重命名文件、(文件操作的)退回、显示文件的工作版本、销毁(文件)、指派权限、指派组会员、准许或拒绝组层对文件的访问;

Ø  针对文件的权限分配有:所有用户根据默认可以查阅由该用户所生成的文件;只有选定的组才可以默认查阅由该用户所生成的文件;

针对流程状态分配的权限:可以对每个一个定制的业务流程,可以对

Ø  流程中所有的状态进行分配,每一个状态可以选择:递增文件修订版本、读取文件内容、检出文件、将文件共享到另一个文件夹、删除文件、添加或重命名文件、销毁文件、准许或拒绝组层对文件的访问;

Ø  针对流程的变换分配的权限:可以对每一个定制的流程中所涉及的流程变换进行权限分配;

Ø   对于文件的检入、检出、更改流程状态、递增修订版本等操作中所产生的警告信息,可以选择是忽略还是阻止当前的操作;

Ø   支持Windows的组策略进行安全设置;

Ø   支持通过SQL SERVER进行数据库备份/恢复策略的设置;

Ø   提供查看所有用户的登录操作日志,便于进行责任追踪;

Ø  通过第三方软件可以加密所有产品数据文件,实现产品数据防泄漏。


功能模块 四 产品结构与配置管理

Ø 产品的BOM结构可以自动从3D装配体的特征树直接获取;

Ø可以获取3D文件中的所有配置情况,针对不同的配置产生不同的零件编号;

Ø 3D配置信息可在BOM中自动关联,即产品BOM可自动读取应用配置的指定属性;

Ø 产品BOM可以生成命名BOM,生成的命名BOM可以进行增减行、行编号、排序、筛选等操作,不同版本的BOM可以进行对比查看差异情况。

Ø 生成的BOM也可以进行流程的审批、发布、自动输出给其他需要的系统。


功能模块 五 浏览与批阅圈红

Ø 采用了Windows 资源管理器中使用的缩略图查看功能,从授权使用的持eDrawings 的快速预览模型、工程图、文档、图片、视频文件等;

通过集成的eDrawing,可不打开文件下,直接对SolidWorks 3D(*.slprt,*.sldasm,*.slddrw),Inventor(*.IPT,*IAM),Catia V5(*.catpart,*.catproduct),Catia V6(*.3dxml),IGES文件,Parasolid文件(*.X_B,*.X_T, *.XMT *.XMT_TXT),SolidEdge(*.par,*.psm,*.asm),Pro/Engineer文件

Ø (*.asm,*.neu,*.prt,*.xas等),NX (Unigraphics)(*.prt)等文件直接查阅,对流程的中产品零部件进行圈红批阅。

Ø  可直接查阅MS Office类的Word、Excel、PPT文件;

Ø  可直接查阅图片类的JPT,BMP文件;

Ø  可直接查阅视频类AVI文件。


功能模块 六 文档搜索与全文检索

Ø  提供PDM库中的指定范围搜索功能;

Ø 可基于各类规划属性,例如:图号、图名、材质、重量、零部件类型;及根流程状态,评注说明,入库时间范围,指定变量包含字符,数字变量的数值区间等进行搜索;

Ø  提供基于用户的常用搜索快捷方式自定义;

Ø  提供搜索结果列的自定义功能,并可快速导出Excel表;

Ø  提供搜索结果,快速定位PDM库中的具体文件位置;

Ø 提供制定Word变量内的全文检索。


功能模块 七 工程变更管理

Ø 变更申请单模板管理,及模板的自定义;

Ø 变更数据的影响面分析查询;

Ø 变更申请流程的自定义;

Ø 变更通知流程的自定义,及通知对象的自定义。


功能模块 八 报表服务与管理

Ø通过基于SQL Server中定义各类查询报表,可在PDM前台进行调用及查阅;


功能模块 九 序列号与编码管理

Ø支持一定规则的流水码自动生成;

Ø 支持从PDM模板生成的文件,带有制定编号代码;

Ø 可以支持从数据库读取编码;

Ø 支持二次开发的编码插件。


功能模块 十 异地协同

Ø通过将SolidWorks PDM库的各个部分复制到不同的服务器上,或者对不同的级别的用户提供不同等级的设计数据安全网络访问权限,产品开发企业可以在世界各地进行协同;

Ø SolidWorks PDM支持这种分布式设计环境,可以消除通过WAN(广域网)大量传输数据所固有的弊端;

Ø  支持不同分文档服务器上,数据的定时同步、范围同步、即时同步、差异同步、全部同步等多种数据同步模式;

Ø SolidWorks PDM还允许将设计库的某些部分对客户和外部合作伙伴公开。


功能模块 十一 ERP集成

Ø 支持从SolidWorks PDM输出产品EBOM结构输出为CVS格式,并带有层级关系;

Ø 支持流程执行后,基于产品EBOM的Excel格式输出为XML格式,并保持至指定位置;

Ø 提供标准API,通过定制的二次开发接口服务,实现与ERP系统的自动对接。


功能模块 十二 插件与任务管理

Ø  实现SolidWorks文件的自动转换为PDF文件;

Ø  实现MS Office文件自动转换为PDF文件;

Ø  提供个性化需求的插件开发及集成;


功能模块 十三 系统维护

Ø  SolidWorks PDM通过服务端的管理功能,可以管理员可配置系统的后台界面;

Ø 提供自动进行库设置的备份操作;


功能模块 十四 Web发布管理

Ø SOLIDWORKS PDM支持Web方式的访问,通过建立Web服务器,可以分配Web共享内容,根据分配的权限,用户可以远程登录Web服务器,进行文件的浏览操作。


功能模块 十五 接口管理

Ø SOLIDWORKS PDM的接口采用API的方式提供,通过API可以定义开发独立运行的应用程序和插件式的应用,提供VB、VC的接口例程方便用户学习。
