SOLIDWORKS Composer这些基础知识你都了解吗?

2021-03-11 来源:网络 作者:杭州华睿 阅读:207


什么是SOLIDWORKS Composer?


SOLIDWORKS Composer是一款为用户提供更快、更简单地创建图形内容的工具,这些内容可以清晰、准确地展示用户的产品,包括它是如何工作的、如何组装的、如何使用的以及如何服务的。SOLIDWORKS Composer软件的直观性使非技术用户也能利用产品中的三维CAD数据,以更高的成本效益快速开发出最新的二维和三维内容。

使用内容创作软件传达您的设计,允许任何人创建高质量的光栅图像,矢量线条艺术或交互式产品动画。由此产生的材料将与您的设计一样令人惊叹。


SOLIDWORKS Composer能做什么?

SOLIDWORKS®Composer™可帮助您的组织(包括非技术用户)利用3D CAD数据创建动态图形内容,即使是最复杂的产品也能清晰有效地描绘。

简单直观的界面为您提供工具,帮助您轻松开发信息图形,以进行广泛的技术交流; 这包括 装配说明,产品手册,培训材料和营销材料,内容可以自动更新。

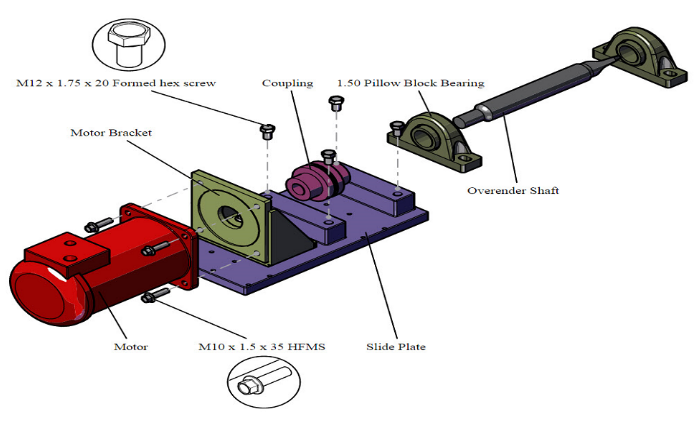

Composer中的分解视图

我们可以在 SOLIDWORKS Composer 中创建爆炸视图,当试图显示装配体中使用的所有组件时,或显示如何装配、拆卸或修复装配体时,爆炸视图非常有用。爆炸视图还可用于其他目的,如展示营销团队的设计。


Composer中的技术图解

由于矢量图形可以在不变形的情况下进行缩放,因此在试图将图像插入其他文档(如PDF或Word文档)时,它们就会非常有用。矢量图像还可以为营销目的提供干净专业的外观。

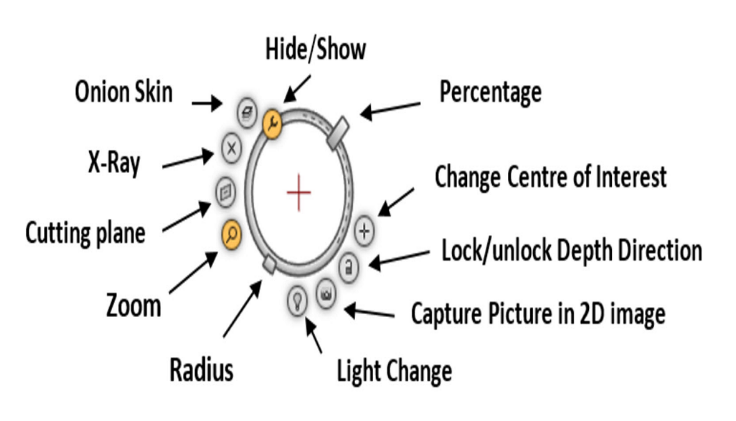

Digger工具的介绍

Digger工具是SOLIDWORKS Composer中的一项专利技术,它允许您放大一个零件,创建详细的视图和淡出角色,以便查看内部组件或机构。


使用Digger工具,用户可以轻松创建装配体内部组件的详细视图,而无需手动隐藏装配体中的角色。此外,该工具还可以放大零件或装配体的任何特定部分,从而更好地了解角色和装配体。


在Composer中创建动画

动画提供了一个额外的视觉表现,用来说明如何将一个组件组装和拆开,并显示零件的添加顺序。动画能很好地补充爆炸视图,并帮助制造商和装配商确切地了解组件是如何组合在一起的。动画也可以作为一个很好的营销工具,因为它们可以展示设计的复杂性以及最终产品的精致程度。

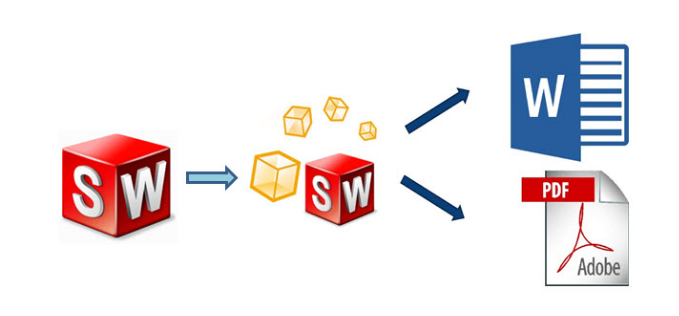

Composer出版

将SOLIDWORKS Composer文件合并到Word文档或PDF中,可以更灵活地与制造商和装配商共享信息。即使用户的电脑上没有下载SOLIDWORKS Composer,也可以将SMG文件并入Word文档或PDF中,成为使用Composer文件进行有效沟通的一种方式。


更新Composer文件

更新零件和装配体是一种常见的做法,在SOLIDWORKS Composer文件中,很难进行实质性的设计更改,因为它不是本机SOLIDWORKS CAD软件。但是,更新SOLIDWORKS Composer actor和部件很简单。您所要做的就是选择组件,然后选择“更新”。这减轻了在SOLIDWORKS中外部更新的一些麻烦。

利用这个学习机会,看看如何轻松地通过SOLIDWORKS Composer将3D图形和交互式动画融入到您的技术产品交流中,为您的公司和客户增加价值。

如果您需要了解有关SOLIDWORKS Composer的更多信息,请持续关注我们专栏!
