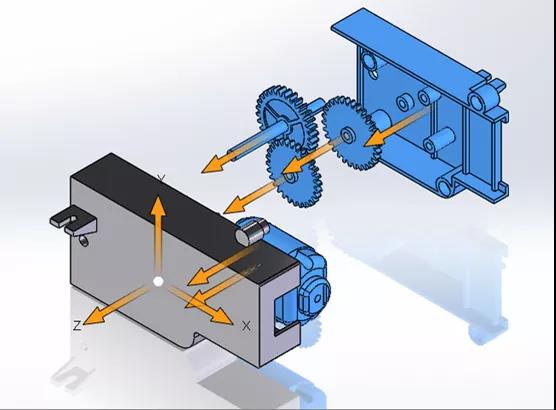

的工程师使用爆炸视图展示装配体的内部结构,也有的工程师使用爆炸视图动画展示装配体零部件的装配或者拆解过程,SOLIDWORKS支持多种方式生成爆炸视图,最简单的操作方式就是一键生成爆炸视图。


SOLIDWORKS爆炸视图支持“常规”、“径向”两种方式,常规方式是指通过平移和旋转零部件对其进行爆炸。径向方式是指围绕一个轴,按径向对齐或圆周对齐方式爆炸零部件。





启用“自动调整零部件间距”拖动零部件时,可沿轴心自动均匀地分布零部件组的间距。通过对“间隔”的调整,可以调整零部件间距放置的零部件之间的距离,可以选择按照边界框的中心、后方或前方为参照,以自动调整间距的零部件。可以生成爆炸视图动画,通过控制动画的播放方式、速度等个性化设置动画内容,并支持生成AVI格式视频格式。

其他关于“借助SOLIDWORKS一键生成爆炸视图”的详细介绍详见如下视频:
