SOLIDWORKS操作技巧之扫描特征、线性阵列的应用【轮台制作中篇】

2021-10-09 来源：杭州华睿 作者：杭州华睿 阅读：2891

SOLIDWORKS建模之扫描特征、线性阵列


前言：

上一章中讲述SOLIDWORKS建模之旋转特征的应用，通过实际操作演练建模“轮台”已经向大家大体介绍了SOLIDWORKS旋转特征的应用，本章将会通过建模该模型的“轮辐支撑”帮助大家了解SOLIDWORKS扫描特征以及线性阵列的具体应用和实现！

2-2.png 2-1.png

已知轮台已经建模完成

建立轮辐支撑需要扫描路径去制作，选择“前视基准面”进入“草绘状态”，按“Ctrl + 8”让它正视于自己，再去绘制轮辐支撑


①　先绘制中心线

P.S. SOLIDWORKS扫描有两个要素：路径和轮廓

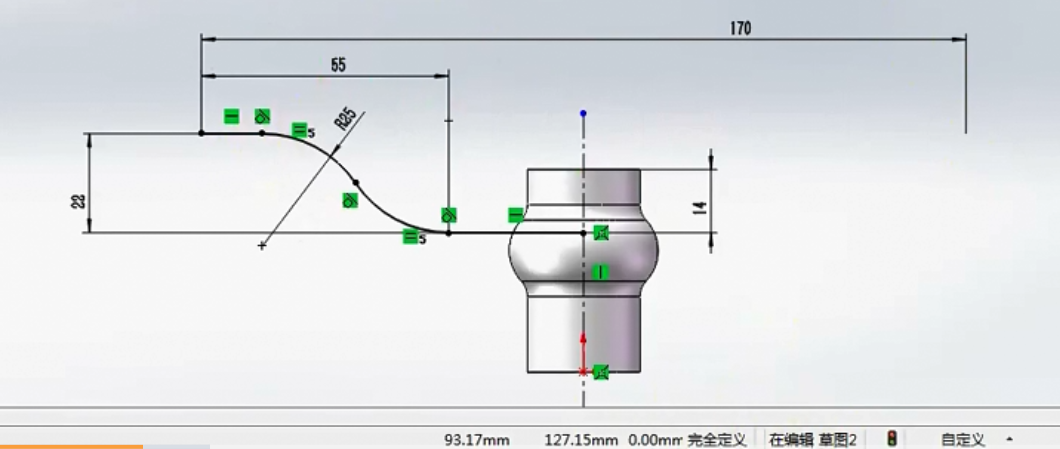

②　绘制路径，设置响应的几何关系，标注智能尺寸，此时状态栏显示“完全定义”

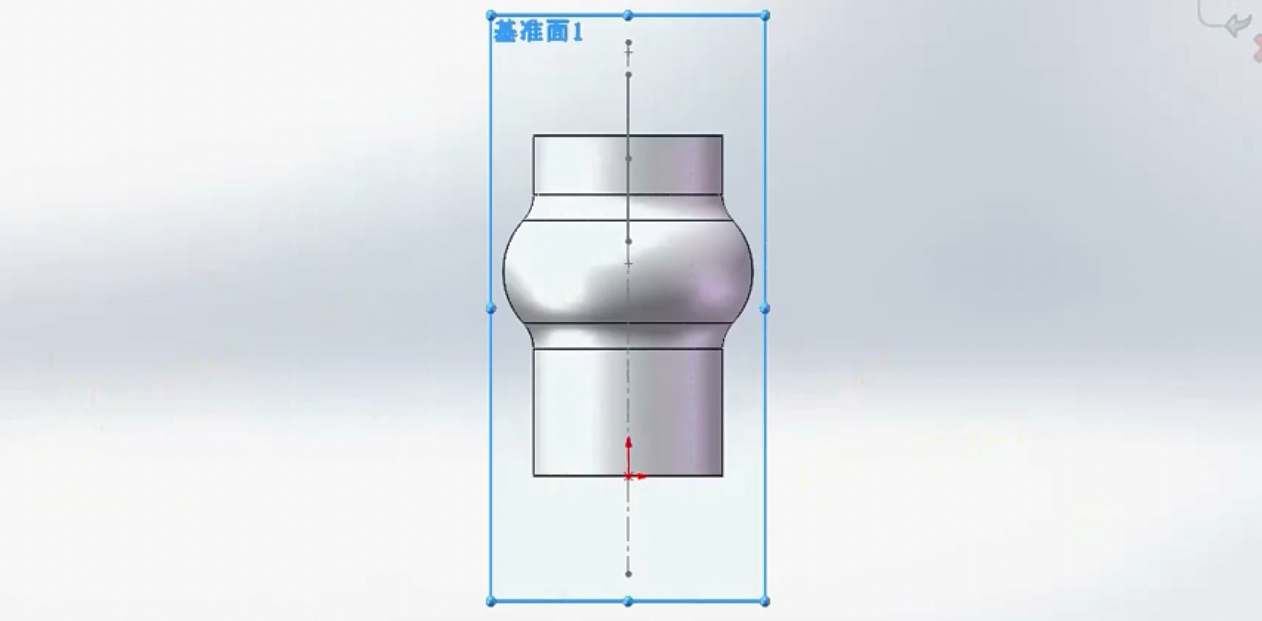

③　已知轮廓是拱门型，点击“右视基准面”，按住“Ctrl”,点选绘制路径最顶端的点，进入“特征”→“参考几何体”→“基准面”，点击打钩确定，此时可在此基准面进行轮廓的绘制，按“Ctrl+8”正视于自己

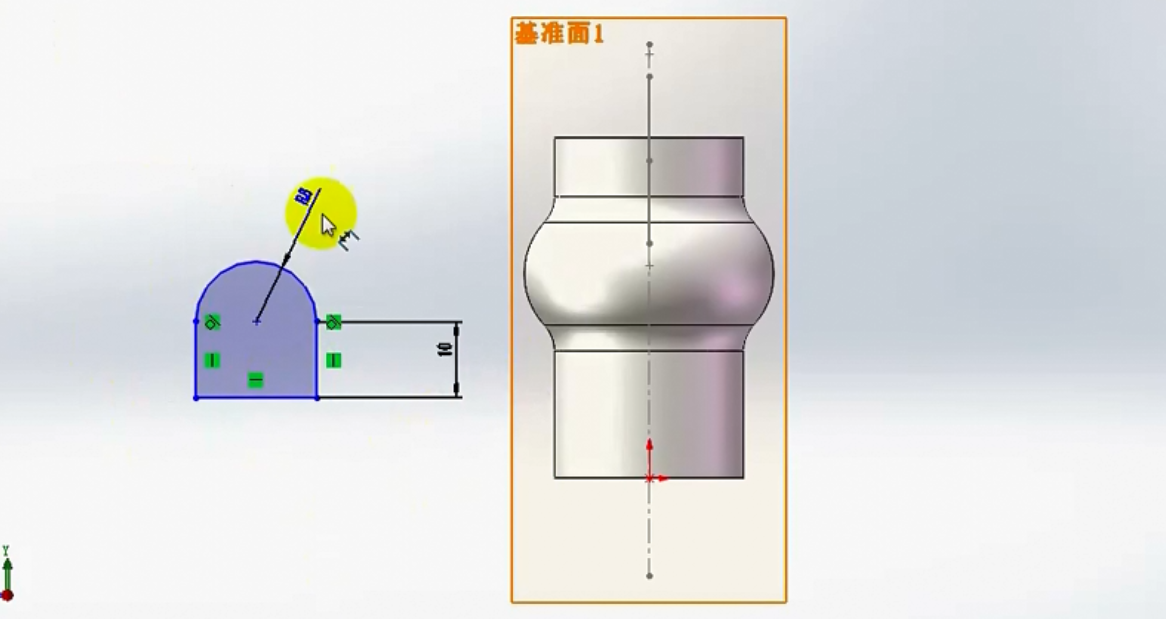

④　绘制轮廓（牢记：一定要合理的运用辅助线），标注智能尺寸，此时还处于“欠定义”状态（因为此时还没有定位）



P.S. 使用SOLIDWORKS扫描特征一定要注意：让路径与轮廓是一个穿透关系

⑤　设置“穿透关系”（不要退出草绘状态），点击轮廓一个“定义点”按住“Ctrl”再点选路径上需要穿透的线，此时在属性管理器里面有个“穿透”的按钮，点选后发现此时是“完全定义”状态

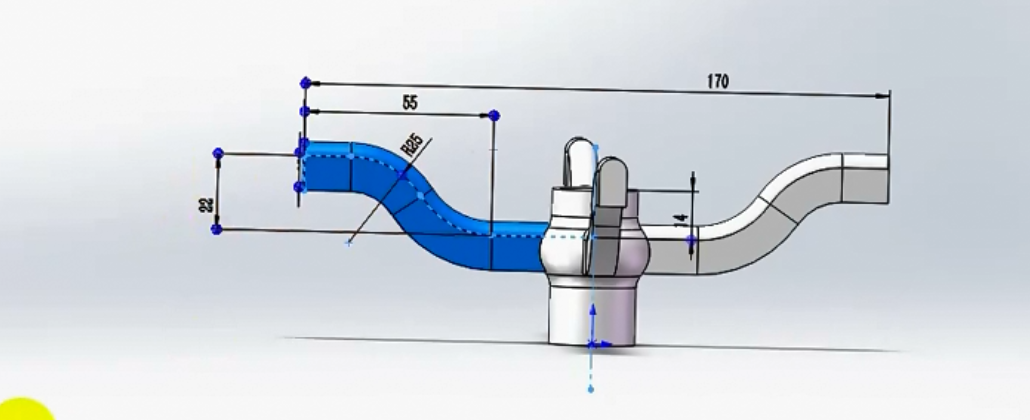

⑥　退出“草图”，点击“扫描”，选择输入路径，观察是否符合预览？符合后打钩确定


P.S.在左侧属性栏中可以发现除了“圆形轮廓”以外还有一个“草图轮廓”，在SOLIDWORKS扫描特征属性栏中“草图轮廓”与“圆形轮廓”有什么区别？“草图轮廓”是指设计的草图比较特殊，需要自己去绘制；“圆形轮廓”是指直接选择一个路径就可以自动生成一个圆形的轮廓（一般广泛应用于管道设计）

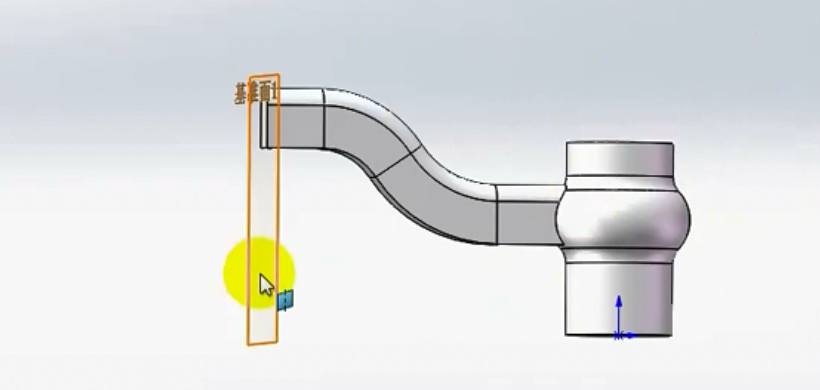

⑦　已知轮辐支撑一共有四根，隐藏不需要的基准面，选择工具栏中“线性阵列”→“圆周阵列”，在左侧属性栏中选择方向、“等间距”（360度里面阵列4个），选择“特征和面”，此时需要注意选择“特征”，通过预览观察是否达到设计意图，选择确定


⑧　此时在设计树中出现了“阵列（圆周）1”，通过点击“阵列”可以区分原阵列和后期生成的阵列


P.S.在SOLIDWORKS中如何更改原阵列的尺寸？单击原阵列，此时可以更改尺寸



以上便是本期关于SOLIDWORKS建模之扫描特征、线性阵列的全部内容啦
