两个直观界面带你轻松看懂流体分析结果

2023-08-25 来源:杭州华睿 作者:杭州华睿 阅读:569


作为工程师,您可能经常需要进行流体分析,来优化您的设计、评估性能、预测风险等等。

SOLIDWORKS Flow Simulation就是一款专门为用户设计的流体分析软件,它不仅易于使用,而且提供了多种强大而简便的结果查看工具,让您能够轻松掌握流体分析结果。


本文将为您介绍本软件的两种不同界面,以及如何使用它们来查看和解读流体分析结果。


技巧一:切面图

通过创建运动关节时,您可以看到零件如何组合在一起的动画。如需更好地控制在特定位置或方向指定关节,可以自定义运动关节。此功能可帮助了解关节定义的效果,以便在创建关节时识别建模错误,让您的工程师团队更好理解机械臂的关节运作。


图片 (6).png

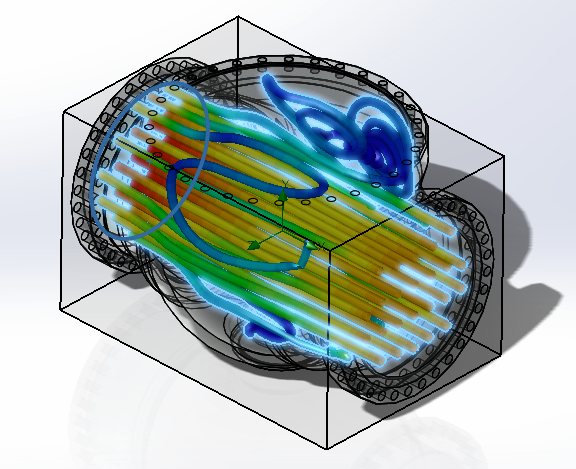

技巧二:流动迹线

流动迹线:可以显示流线和流体中粒子的路径,粒子可以具有质量或温度属性,该迹线是流体流动的3D图像,相当直观,并且可以导出为Excel格式或参考曲线,方便数据互联。


图片 (7).png


以上内容可在Flow Simulation上运行,轻松解决您的流体分析难点!
