还在用PS给工程图加水印?试试SOLIDWORKS内置工具

2024-04-25 来源:杭州华睿 作者:杭州华睿 阅读:521


还在用PS给你的工程图一张张打水印吗, SOLIDWORK内置的水印的方法不止一种。不仅可以实现批量添加,还可以保存为工程图模板以供将来使用。快来学习吧!


使用SOLIDWORKS内置水印功能:


1、右键单击工作表的空白区域,然后单击“编辑工作表格式”

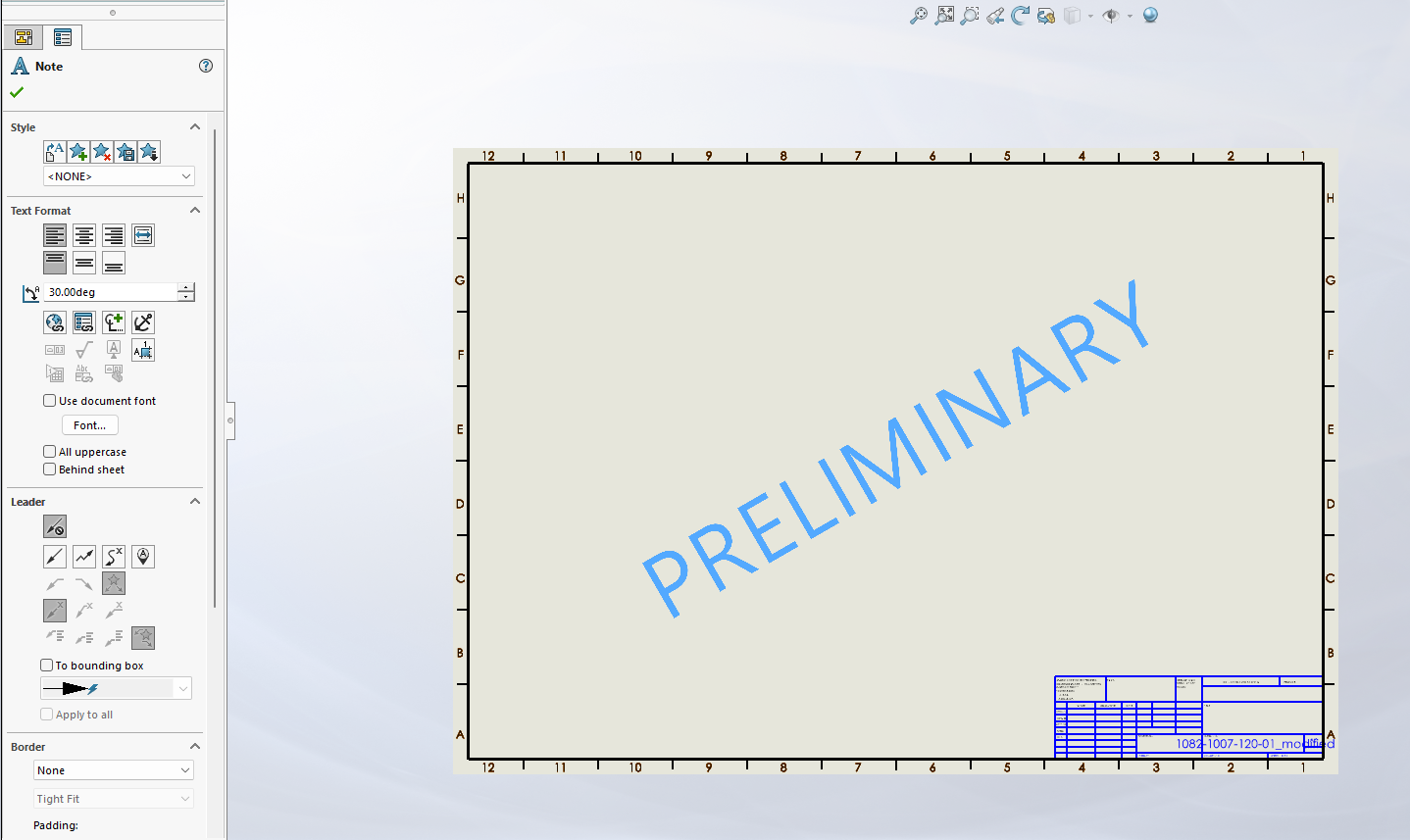

2、插入具有所需字体、字体大小、颜色和方向的注释。

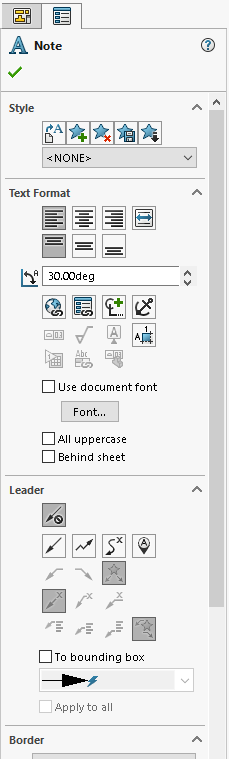

3、选择注释以打开其属性管理器。

4、从“文本格式”部分中,选择“工作表后面”,然后单击“确定”。

5、再次右键单击空白区域,然后单击“编辑工作表”。这将我们带入工作表编辑模式。




保存为模板以供后续使用:

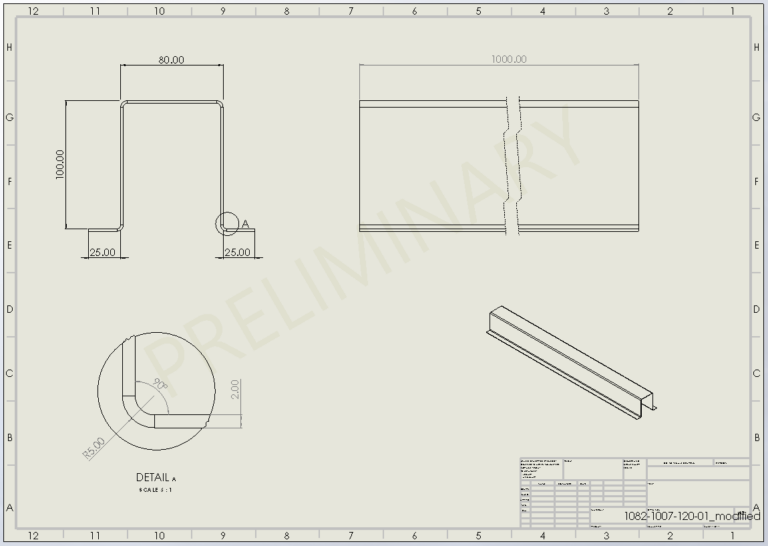

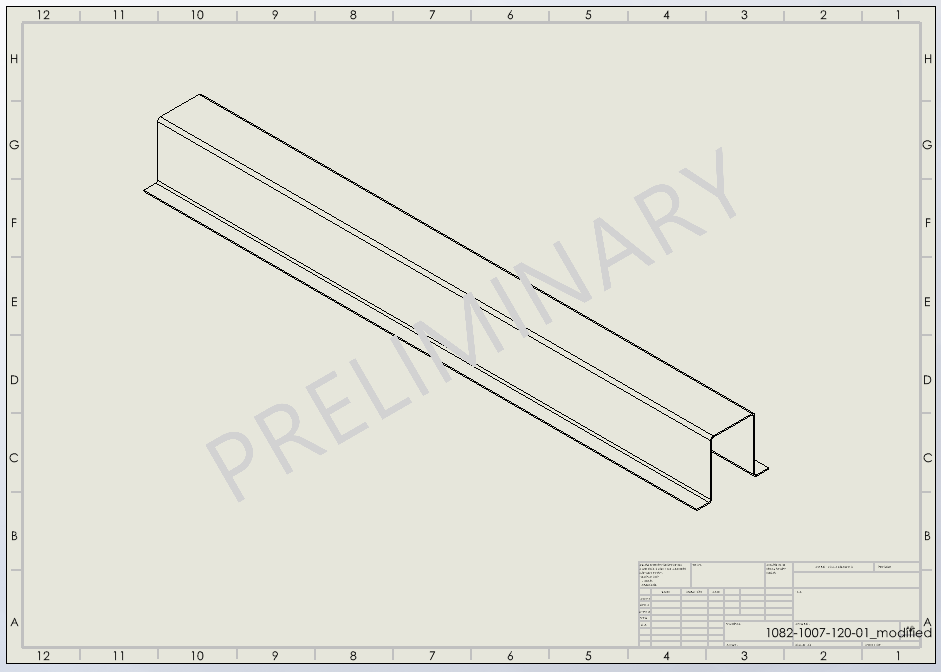

现在,在图纸上添加工程视图或任何其他内容将叠加水印注释。

执行上述步骤后,图纸格式和绘图模板可以另存为新文件,以供将来使用。作为水印添加到图纸格式的图像不需要打开特定设置,因为它们默认位于工程视图后面。





     华睿基于常规定制产品的选配与自动设计方案为您的SOLIDWORKS型号、组件和绘图提供了一种简单的自动化方法。获取和重用设计、制造和成本估算知识,以更快、更准确地交付定制产品,而无需使用复杂的宏、设计表或代码。 十几年来,我们与SOLIDWORKS和工程师密切合作,完善我们的技术,使其成为SOLIDWORKS理想的设计自动化工具。
