企业实现SOLIDWORKS参数化设计实现路径

2020-07-22 来源:SOLIDWORKS-华睿盛宇锋 作者:杭州华睿 阅读:787

版权申明:

本著作权属于杭州华睿信息技术有限公司,在未经许可的情况下,任何个人不得以任何方式将本文在网络上发布,或对本书的部分或全部内容擅自进行增删,改编,节录,翻译,翻印,改写。

意义及目的:


基于三维软件参数化设计指在已对图形所建立的几何约束(尺寸约束和拓扑约束)基础上,通过调整关键参数来修改和控制几何形状,从而自动实现产品的精确造型。它可以帮助企业常规定制产品实现快速设计,解放工程师,提高工作效率。

基于三维软件的参数化设计方法更符合和贴近现代CAD中概念设计以及并行设计思想,它与传统设计方法相比,不仅仅局限于产品的详细设计阶段,可支持设计过程的完整阶段,可以快速地进行设计修改并有效地利用以前的设计结果,支持并行设计符合设计人员的习惯。除此之外,参数化设计还能够使设计人员在设计的同时实现参数化建库,极大的方便后续设计工作。

参数化设计极大的改善了制图的绘制手段,提高了设计的柔性,在概念设计、动态设计、实体造型、装配,公差分析与综合、机构方针、优化设计等领域发挥着越来越大的作用,体现出很高的应用价值。

怎么做?

目前基于SOLIDWORKS参数化设计是SOLIDWORKS软件主要功能之一,通过有机地结合参数化设计和特征建模,SOLIDWORKS软件可方便地进行参数化建模。模型中的每一特征及尺寸都有相应参数一一对应,同时可通过关系将参数建立联系,使各模型及模型的特征及尺寸具有全相关性,实现对模型的控制。同时设计人员对其中一个特征或尺寸进行修改后,全局设计的相关修改可自动实现,以确保所有零件和多个环节的数据一致性。

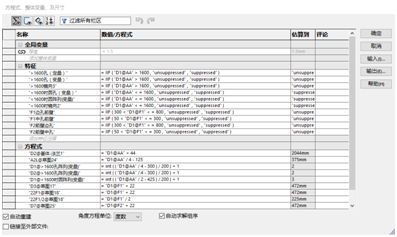

SOLIDWORKS方程式是SOLIDWORKS软件定义不同模型之间尺寸的函数关系,它支持常见的方程式语句,工程师比较方便定义模型之间的互相关系。

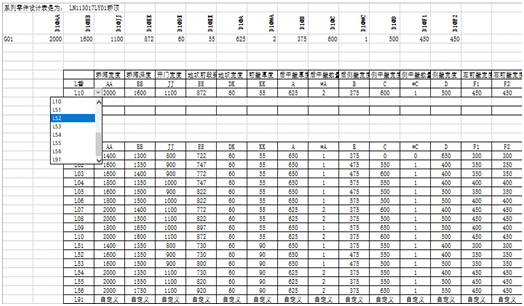

Excel表格是SOLIDWORKS软件参数化设计的主要一项功能。相比较SOLIDWORKA自带的方程式功能Excel表格可以内嵌到SOLIDWORKS文件里面作为系列零件设计表,通过系列零件设计表来控制模型的相关属性,可以很方便地对零件或装配体进行配置设计。同时, Excel表格有很强大的数据处理功能。除了可以在Excel表格上应用丰富的函数外,还可以在表格上加入宏。


宏是SOLIDWORKS软件中的一个可程序化模块,它将模型的整个创建过程记录下来,包括特征类型及建立过程、尺寸参数设置、关系等创建特征所需要的所有信息,以类似于 BASIC语言的简单程序来表示。程序经过适当修改后运行,SOLIDWORKS软件可以通过手动方式完成特征显示和隐含、特征和尺寸的修改、暂停再生过程和附加特征等。设计人员可以根据产品研发需要编辑修改模型的(宏)以实现模型的建立和修改,可以方便地生成外型类似的模型及特征,这将大大加快建模速度,提高设计效率使用(宏)的步骤:对零件进行分析,提取零件的关键参数,然后设置参数变量,以便后续建核,并根据需要确定驱动参数;创建零件模型;编制程序;运行程序。

二次开发

二次开发在现阶段企业实际参数化设计中运用非常多的手段,通过用SolidWorks强大的应用程序接口,以Visual C++6.0作为开发工具,对企业系列产品进行定向开发。

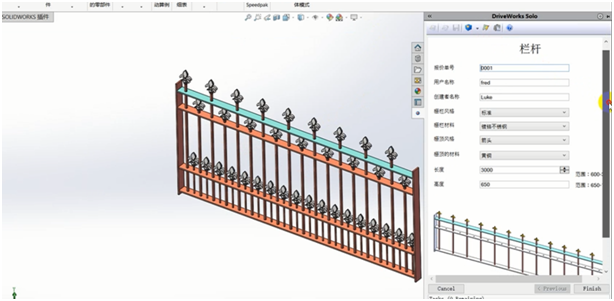

DriveWorks自动化设计工具

二次开发优势很明显,使用简单、效率高,但是缺点也非常明显需要定向开发,企业不同产品的时候仍需要重新开发,且价格高昂。DriveWorks自动化设计工具有别于二次开发,它是集成与SOLIDWORKS的参数化设计工具,可以根据不同产品实现不同定制方案。同样比较Excel表格,门槛较低,无需很高的建模技巧。

它帮助企业实现:功能定制、尺寸定制、颜色定制。

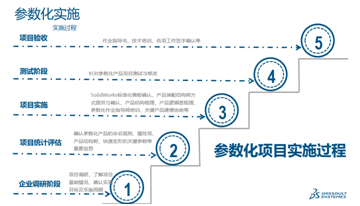

参数化实施方法:


无论采用什么方式实现参数化设计,在实施一个参数化项目如何才能够做好?

一:项目启动阶段

1、 明确双方项目团队成员

2、 建立项目脱产小组

3、 明确项目时间节点

二:需求调研

与客户沟通,确定参数化项目目标(这非常重要),明确参数化项目设计意图包括一级界面参数、二级界面参数等等,并确立参数的中文名称或工程代号。

三:制定建模策略阶段

通过项目会议,共同分析讨论,最后制定的建模策略。主要从产品功能、产品结构、加工工艺及界面参数等等,确定建模思路。对于项目产品的建模策略,将采用何种形式。
四:参数化建模实施阶段

严格控制反复修改风险

五:项目交付

1、运行测试

2、知识转移

六:项目验收
