SOLIDWORKS Electrical 2021新功能

2020-12-17 来源:杭州华睿 作者:杭州华睿 阅读:875

版权申明:

本著作权属于杭州华睿信息技术有限公司,在未经许可的情况下,任何个人不得以任何方式将本文在网络上发布,或对本书的部分或全部内容擅自进行增删,改编,节录,翻译,翻印,改写。

前言:

智·远——设计,让未来发生,Solidworks Electrical 2021如约而至,Solidworks Electrical 2021新功能如何帮助你提高电气设计效率。

关键词:新功能

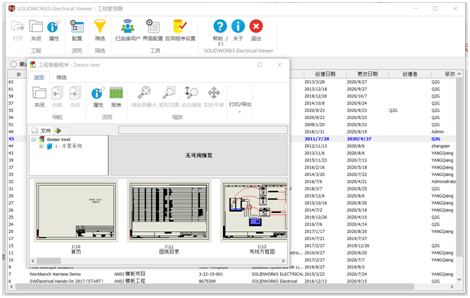

一  SOLIDWORKS Electrical Viewer

SOLIDWORKS Electrical 2021:管理员可通过不占用License许可的情况以无法编辑的状态下查阅图纸。

以前版本:通过打开项目工程进行查阅,需占用License许可。

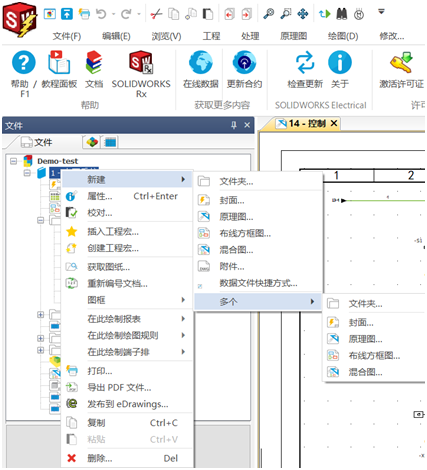

二   创建多张原理图

SOLIDWORKS Electrical 2021:在大型工程项目中,可通过批量进行创建多张原理图提高设计效率。

以前版本:只能单独创建原理图

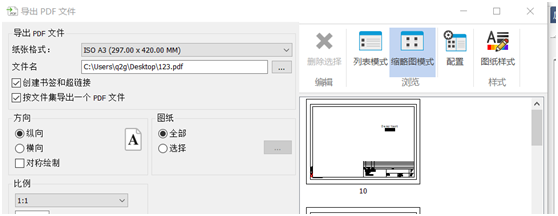

三  PDF文件生成

SOLIDWORKS Electrical 2021:项目中PDF文件生成速度提升,优化参数,使PDF质量更高。

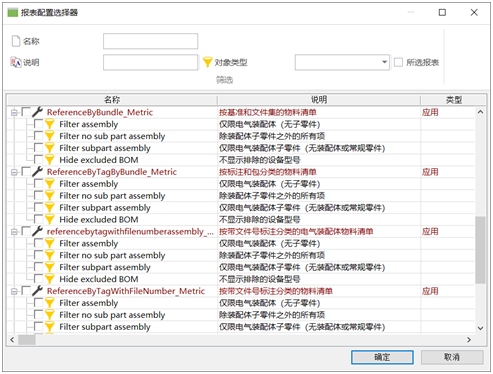

四  报表

SOLIDWORKS Electrical 2021:报表中新增了物料清单中排除设备,在设备型号属性管理器中增加了一个新的变量是从物料清单中排除,当生成BOM清单的时候在报表配置当中可以去选择这样的筛选条件,快速根据企业需求生成BOM清单。

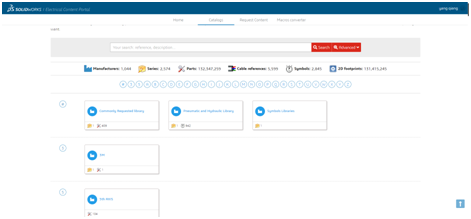

五  Electrical Content Portal新界面

SOLIDWORKS Electrical 2021:全新的在线数据库界面,登入及下载数度提升

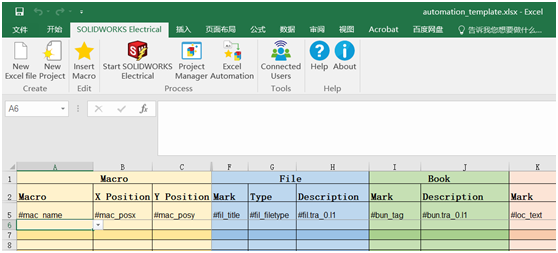

六  Excel 自动化

SOLIDWORKS Electrical 2021:利用Microsoft Excel实现电气设计自动化的SOLIDWORKS Electrical 用户现在可以使用 Excel 插件来简化流程。



七 电缆增强

SOLIDWORKS Electrical 2021:在对于电缆的每根芯线都可以设定直径,在一根电缆中,比如4芯线,接地线小,另外3根主电缆大,除此之外,他的电缆芯线直径是自动计算的,在3D布线当中也可以很直观的体现出来。以及布线完成以后他的每根电缆都可以生成一个装配体,后期就可以对单独的某一根电缆进行修改不会影响其他电缆的路径。



八 布线路径增强

SOLIDWORKS Electrical 2021:对布线路径及线束的增强,布线路径可以使用线,样条,圆弧及曲线和方程驱动都可以转换成布线路径,这样生成的电线或者线束,可以很直观的看见使用放样生成的效果更逼真,自然。

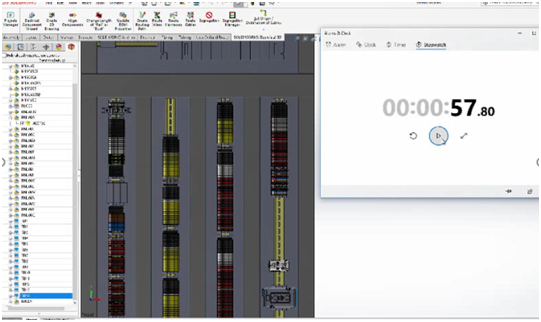

九   时间优化

SOLIDWORKS Electrical 2021:对于大装配体端子排插入时间优化提升。



点击获取 SOLIDWORKS Electrical2021报价
