图纸自动转换|SOLIDWORKS PDM

2020-12-23 来源:杭州华睿 作者:杭州华睿 阅读:394

在企业当中设计人员设计产品图纸完成后,二维图纸需要下发至采购库,方便采购人员进行查阅及提供PDFSTP档交付于供应商进行查看。为此二维工程图自动转换功能就显得极为重要。

一、本地图纸转换的难点

在没有SOLIDWORKS PDM平台管控企业业务整体流程的情况下,图纸转换功能可能会成为工程师工作的一大难题。一般情况下工程师都是使用SOLIDWORKS 工具中的“Task Scheduler”进行图纸转换,或者采用另存为、集成插件等方法进行该项工作。

但依然存在的问题是图纸是否是在审批人员确定可下发车间时进行的转化,图纸是否带有审批人员姓名及审批日期。以及转化的PDF档需要重新打包统一发给采购,采购人员很难进行管理等问题。

二、SOLIDWORKS PDM的优势

2.1.    企业合理化管理

PDM数据化平台对于企业维护图纸管理、设计重用、下发图纸、图纸审批等工作有了极大的提高,增强设计人员的工作效率,提高文档审批的正确性。为设计人员提供更好的设计环境,串联企业各部门间的工作关系。

对于每一份图纸或其他文档,通过企业专有柔性的工作流程,清晰的记录图纸处于的状态位置,并记录相关审批人员姓名及审批日期。

2.2.    自动转化PDF

PDM中文档自动转化包含多种条件,可以通知相关工作流程触发,或通过右键图纸手动触发。该项操作是建立于有相关权限的情况下执行。提高了日常设计人员及审批人员的工作效率。

相关配置:

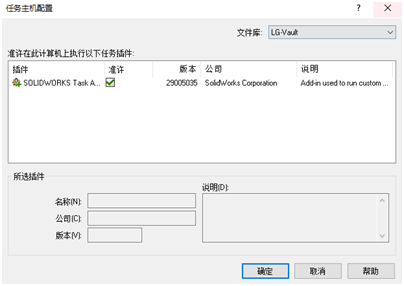

在PDM后台中引用相关图纸转化插件,用于图纸转换的基础条件。后续将所需要此功能的技术人员本地PDM图标上勾选企业库,或着企业管理员可通过语句编写在SQL中强行加入用户计算机,来完成此工作。(注:此操作需要提前得知相关人员计算机名称)。


在图纸转化的任务列表中,需要开通所需求用户的计算机,作为自动转化多样化文档的标准。设置文档转化路径、合理分配用户组别使用权限。对于报错、发生错误的报告可自定义规划保存路径。

触发条件:

为了确保图纸的正确性,将完整的审批信息转化PDF档并合理的下发至采购部或车间生产,可以将触发转化任务的条件加入企业图纸审批流程当中。经相关审批人员完成一系列审批工作后,图纸将在最终“正式发布”时自动转换PDF档,并自动下发至其他相关部门。

如果因为特殊原因需要将任意图纸、任意流程状态的图纸自动转化PDM档,只需要选择需要转化的图纸使用右键快捷栏中的“Convert Files”即可快速完成转化工作。并合理自动下发图纸至相关部门。
