在PDM环境中,对于库中的文件或文件夹都会对应一张相对应的数据卡片,该卡片内容会记录企业所关心的关键参数信息,通过这种管理方式可对库中的每份文档或者文件夹进行信息的控制以及信息的完整性控制。

通过利用卡片上的信息数据,后期可针对于PDM库中所有的文档进行查询及快速调用;且在PDM中材料明细表的数据也来自于每个文档的数据卡片组合而成,因此数据卡片在PDM中有着重要的作用。

一张基本简单的数据卡片由静态文本、填写控件以及变量三者组合构建而成,其中文档的属性信息便是通过变量存储至数据库中,且变量基本贯穿在整个平台环境所有的功能配置中,具有着重要作用。我们也可利用变量实现数据卡片与SOLIDWORKS、OFFICE及OUTCAD等文件之间的映射,让工程师只填一次信息就可实现标题栏或者填写区域与数据卡片之间的信息映射,提高工作效率。

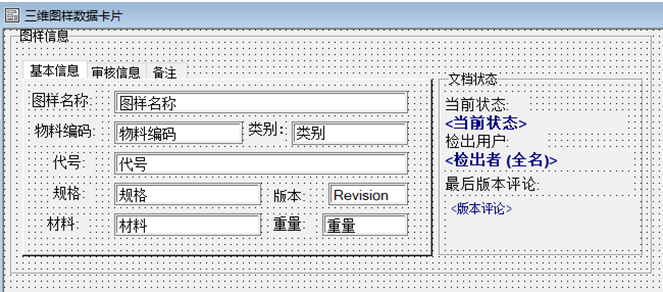

数据卡片示例

在PDM平台的配置过程中,数据卡片是平台配置的参数信息基础,那么在卡片的配置过程中,我们可以利用控件加变量,以合理的组合方式进行数据卡片上的配置,有效的最大化利用平台功能且满足于客户使用需求,以下就主要简单概述几个可在卡片上实现较复杂的功能配置:

1.卡片上的选择控件与选项卡控件

在数据卡片配置中,我们可以将控件与控件结合一起运用,例如组合式下拉框列表控件与选项卡控件,利用下拉选择项作为条件控制选项卡控件的界面选项;达到当工程师选择对应的信息时选项卡呈现与选择信息对应的界面选项。

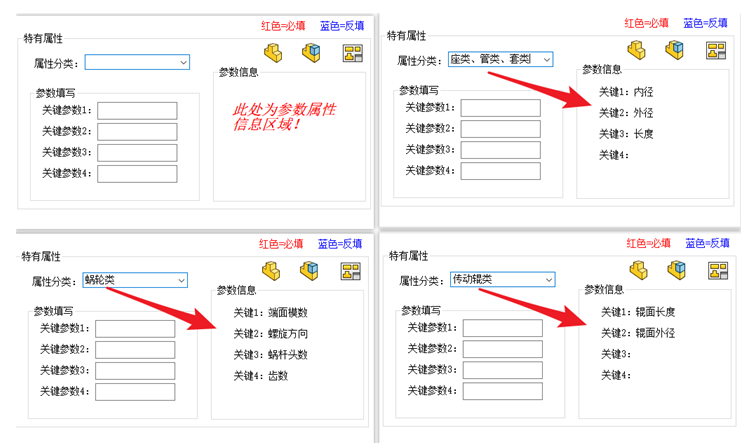

例如下方图例所示我们在进行零件的参数填写时,可能需要某些标签文件进行填写指引,那此时我们便可利用属性分类作为先决条件控制选项卡控件的选项进行卡片填写时的体现。当属性分类为蜗轮类,选项卡区域则体现杆类的参数信息填写指引信息; 当属性分类为传动辊类,选项卡区域则体现杆类的参数信息填写指引信息。通过属性分类的选择信息不同,控制参数信息区域选项卡的信息呈现,满足使用需求。


选择控件与选项卡控件配置示例


选择控件与选项卡控件示例

2.卡片上的逻辑控制

在卡片上,针对于信息的填写顺序控制,亦或利用状态节点作为条件控制二次开发功能在卡片上的启用,我们可使用卡片上的逻辑控制功能。满足当工程师填写的信息或选择的信息符合某些特定条件时则显示对应的特殊参数信息填写框的功能需求;或是利用逻辑控制实现只有文档在某特定状态下才可启用二次开发功能的功能需求。

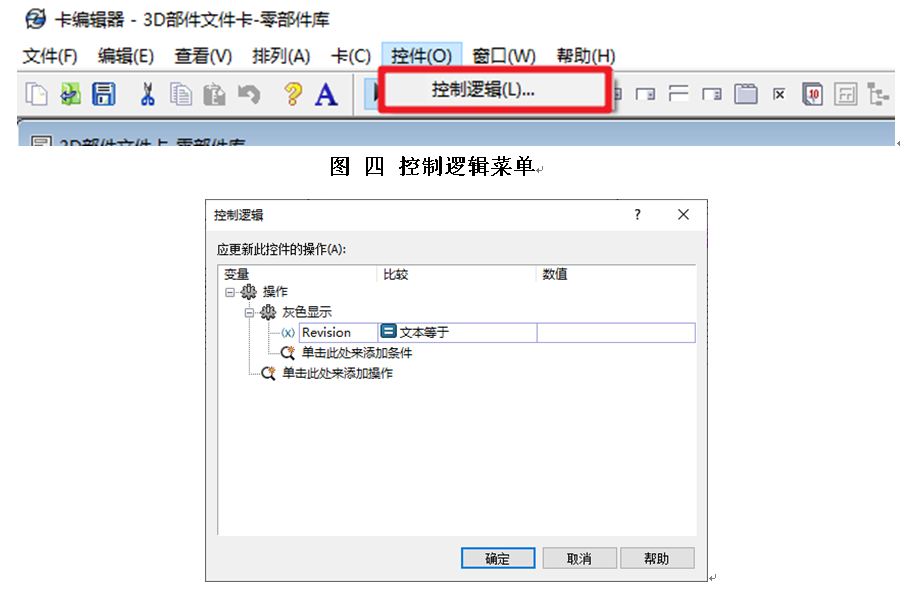

针对于逻辑控制的使用,只需选择对应需进行的控制,点击控件中的控制逻辑即可进行逻辑条件的设定,例如我们要进行当文档到达发布状态时才可进行PBOM表单的输出或抛转ERP功能的使用限制,那我们即可使用文档的版本号变量作为逻辑条件进行逻辑设定,当版本号为空时,按钮控件灰色显示,反之不为空时,按钮控件正常显示启用,其中版本号便是由工作流程控制当文档正式发布后才自动生成的属性信息值。


控制逻辑配置示例

3.卡片上的信息组合

在卡片上,可利用变量进行信息组合,通过多个变量字段的信息的组合而得到最终需求的字段信息,如规格可由长宽厚组合而成,品名可由名称、规格及关键参数等信息组合而成。

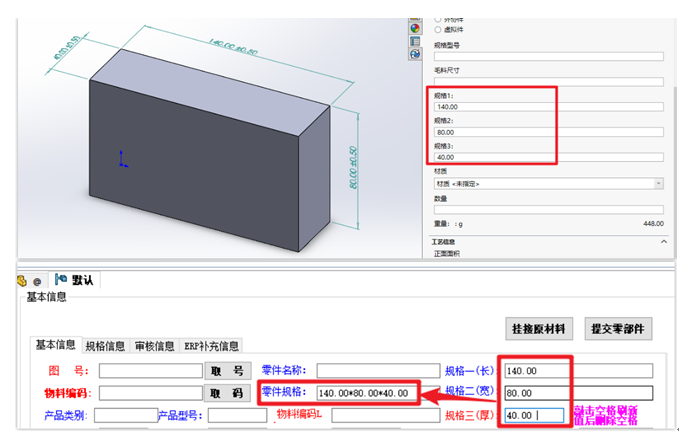

对于这样的功能需求,我们就可以使用卡片上的公式,将变量进行组合而成最终需求的信息。甚至可以使用自定义属性卡进行功能上的辅助配置,例如我们可在Solidworks绘制界面中点选出零件的长宽厚填写自定义属性卡信息,然后在数据卡片上敲击一下厚规格的填写框进行公式刷新,数据卡上的规格信息即可依据组合规则进行自动组合。

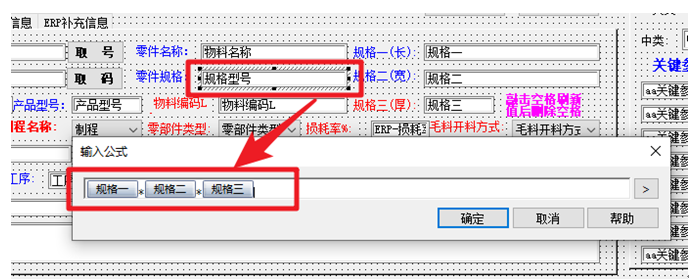

变量组合配置示例


变量组合示例

4.卡片上的函数

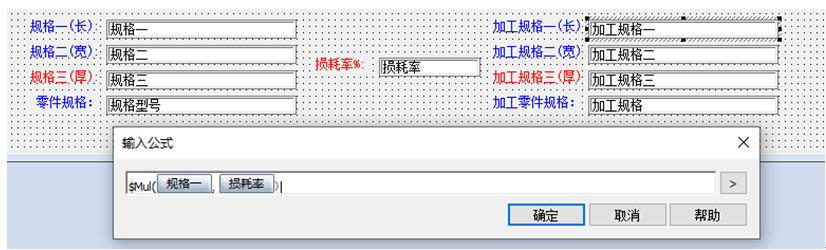

卡片上除了可以使用变量进行组合也可以利用变量进行函数组合,函数有着基本的加减乘除函数,以及一些复杂的提取字段字符的函数或反转字段函数运用。列如下图中加工规格(长、宽、高)可由规格(长、宽、高)与损耗率的相乘之数组合而成。

该方式设计数据卡片,对于设计人员在实际使用过程中节省了参数间的计算时间;且减少了工程师的计算错误率,通过合理的定制化后台参数与参数间的函数组合关系,有效的提高工作效率。


变量函数配置示例

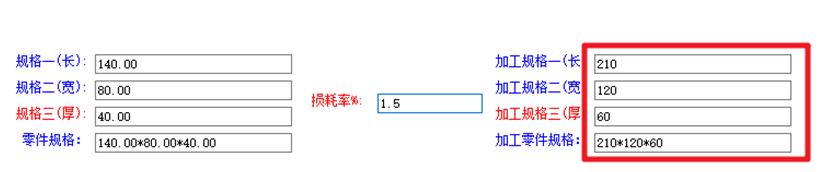

变量函数示例

简单而言,PDM中数据卡片的配置难度是不高的,只是需要配置人员对于平台功能有着一定的熟悉度,掌握平台配置的技巧,对于简单数据卡片而言,也是直接通过控件加变量组合的方式实现参数与参数之间的填写及逻辑控制,对于复杂的数据卡片而言,也只是在简单的基础上重复的利用平台功能(如逻辑控制、函数组合等功能)进行自定义的参数控制满足于客户需求。
