简单6步,直接使用现有的实体零件生成相应的钣金零件

2023-03-07 来源:杭州华睿 作者:动感 阅读:1949

SOLIDWORKS 拥有非常强大的钣金功能,可以方便快捷地生成各种类型的钣金零件,但有时大家希望直接使用现有的实体零件来生成相应的钣金零件,而不是使用钣金工具从头再建模一次。



本期我们使用转换到钣金工具来演示如何将实体零件转换成钣金零件,操作过程主要分为以下6个步骤:


1.使用SOLIDWORKS 打开实体零件后,点击钣金选项卡内的转换到钣金工具。



2.选取固定实体。

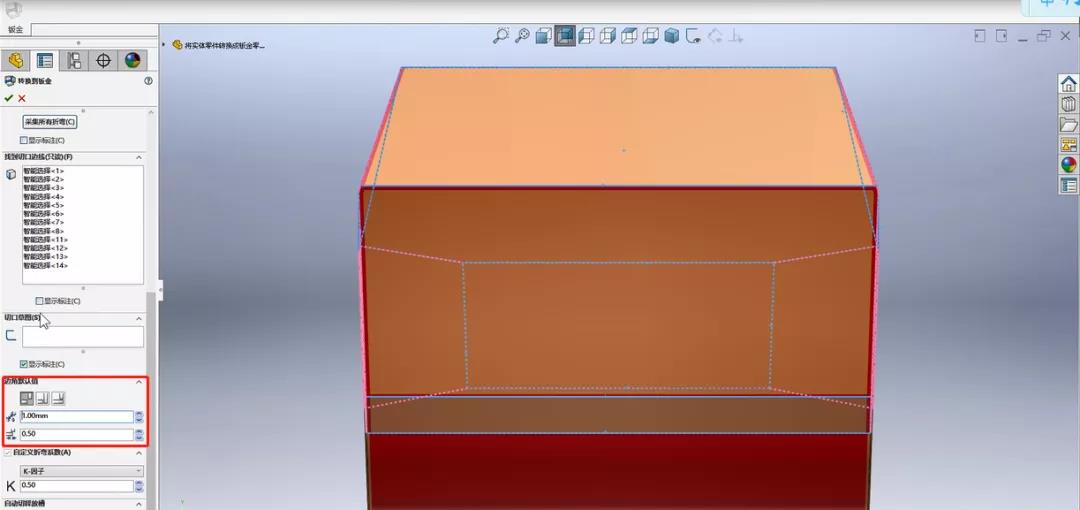

3.将钣金厚度设置为1mm。



4.将折弯的默认半径设置为1mm。



5.在实体零件上选取代表折弯的12条边线。



6.将所有切口的默认缝隙设置为1mm,点击确定就完成钣金零件的建模啦。



关于 SOLIDWORKS 将实体零件转换成钣金零件的详细操作,点击观看视频
