用SOLIDWORKS调控转速,你也能做出“闪光融合”的动画效果!

2021-12-03 来源:杭州华睿 作者:动感 阅读:201

本期我们使用 SOLIDWORKS 来制作线段控制散热器风扇启动和关停的动画。


下面将简述步骤:

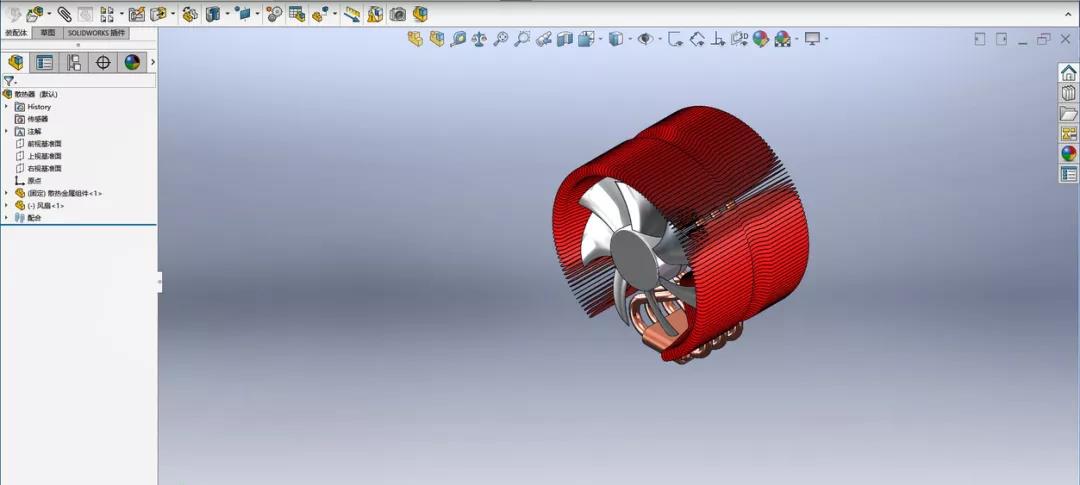

1.打开模型后,通过设计树可以看出这个散热器是由散热金属组件和风扇组成。

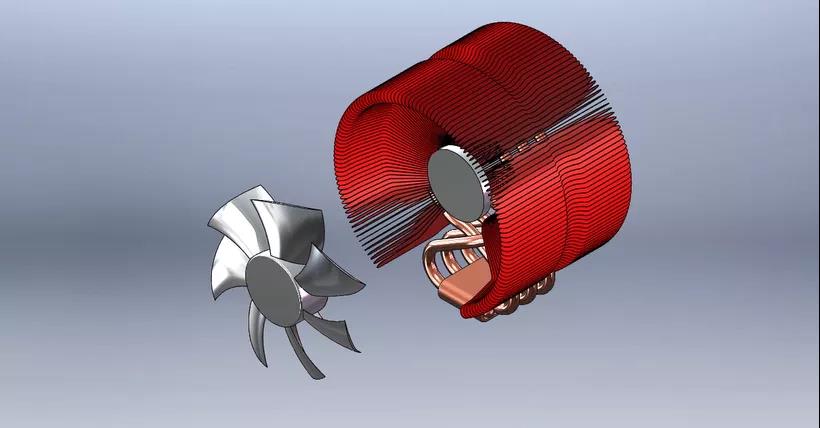

2.通过视频内的爆炸动画可以看出风扇在散热器中的位置。

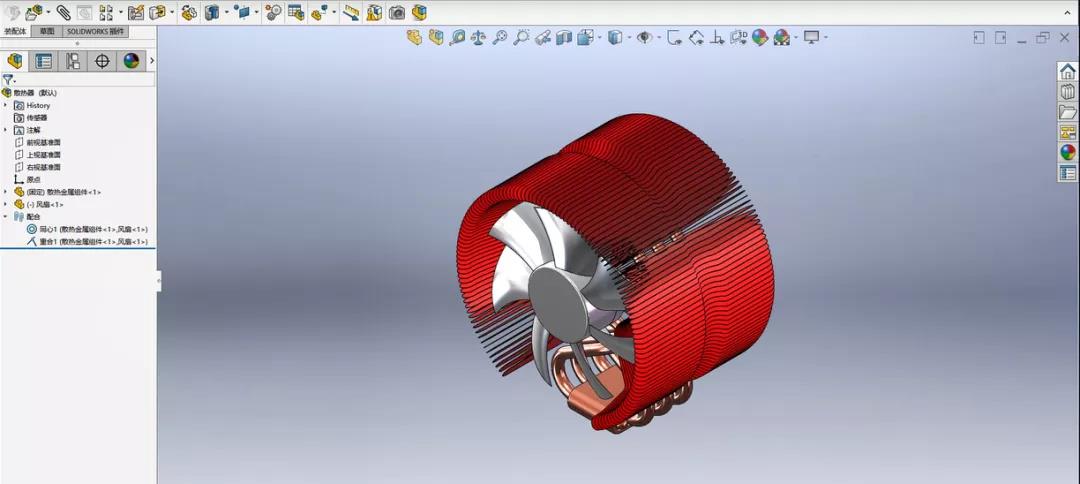

3.使用同心和重合两种配合方式完成散热金属组件和风扇的配合。

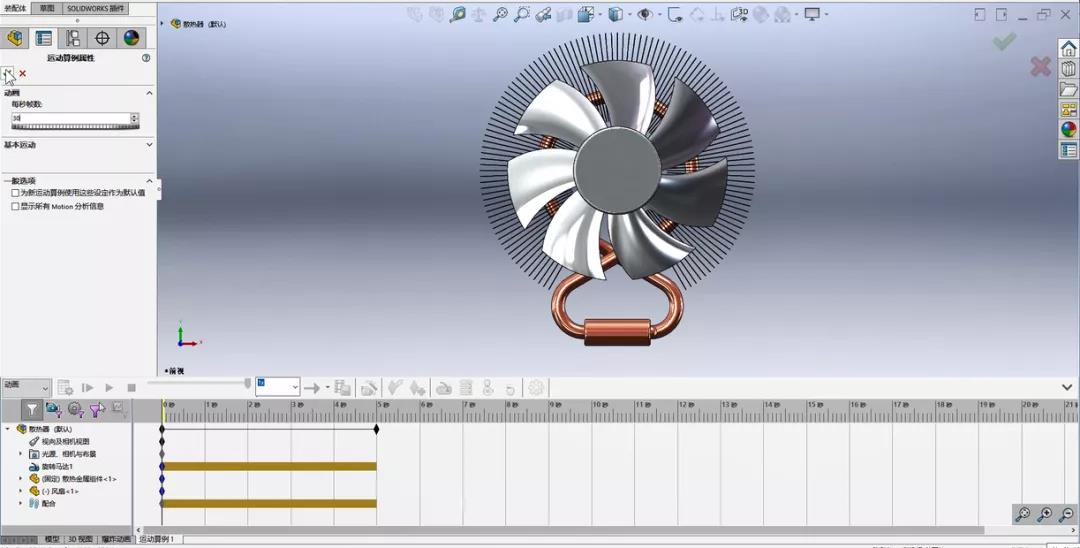

4.完成配合后,在界面左下方点击运动算例1,在这里给风扇添加一个旋转马达,将运动设置为线段。




5.设置旋转马达的属性




6.设置运动算例属性,将动画每秒帧数设置为30




将顶行第5秒处的键码拖动到第10秒处,点击计算按钮进行计算,到这里线段控制散热器风扇速度的动画就都设置完啦。




希望通过本期视频,大家亲自动手来操作一下,从而掌握制作这个动画的操作方法哦。


关于 SOLIDWORKS 制作线段控制散热器风扇速度动画的详细操作,欢迎大家点击观看视频
