【SOLIDWORKS Flow Simulation】流体分析网格划分失败,大多是这2种原因

2021-12-16 来源:杭州华睿 作者:duanlailai 阅读:286

SOLIDWORKS Flow Simulation 是直观的流体力学 (CFD) 分析软件,该软件功能强大、操作人性化,从而深得工程师的喜爱,但有初学者在使用软件时遇到网格划分失败的情况,原因是什么呢?

造成网格划分失败的原因一般有如下2种:

1、 内部流动分析:模型几何体上有开口。内部流动分析需要一个封闭的内部环境,如果存在开放区域,则会造成网格划分失败;

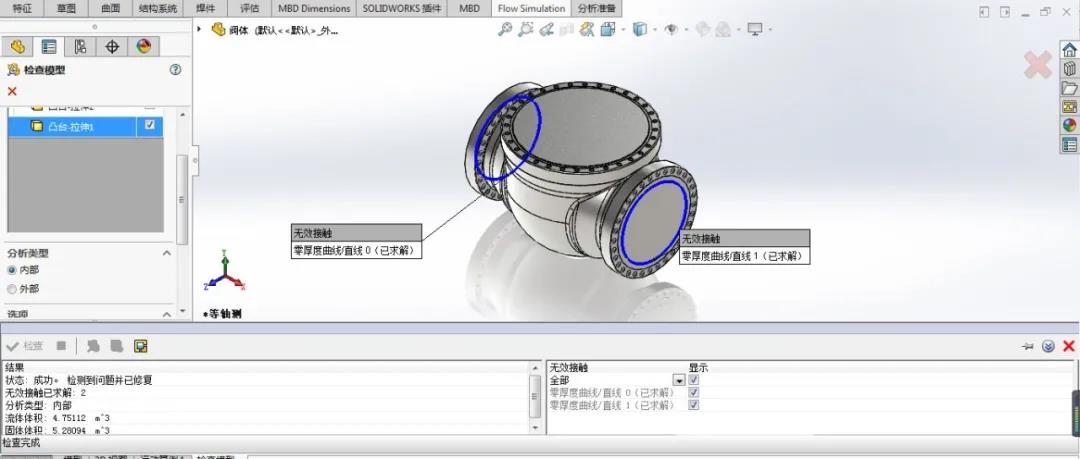

2、 内部流动分析与外部流动分析:模型几何体上存在无效接触,即使模型几何体是封闭的,内部体积也为零,从而无法进行网格划分。

出现无效接触时,一般可以通过如下方式解决:

1、 将两者分开一个很小的缝隙,使之不在接触;

2、 将两者建立过盈配合,使之避免无效接触。

关于如何检查无效接触以及在使用“封盖”封闭开口时需要注意什么请详见视频(点击获取
