手把手教你用SOLIDWORKS画一个环形电流

2021-12-14 来源:杭州华睿 作者:duanlailai 阅读:260

在设计时,工程师经常会遇到类似“环形电感”的产品,很多工程师对此类模型的建模较为困惑,本期和大家分享一下建模思路和过程


环形电感建模的难点是线圈的建模,建模的方法很容易分析出来,那就是采用“扫描”命令,“扫描”命令最少需要两个草图:一个为轮廓,一个为路径,线圈的轮廓为草图“圆”,这个简单,而难点是路径的创建,线圈路径的创建方法:

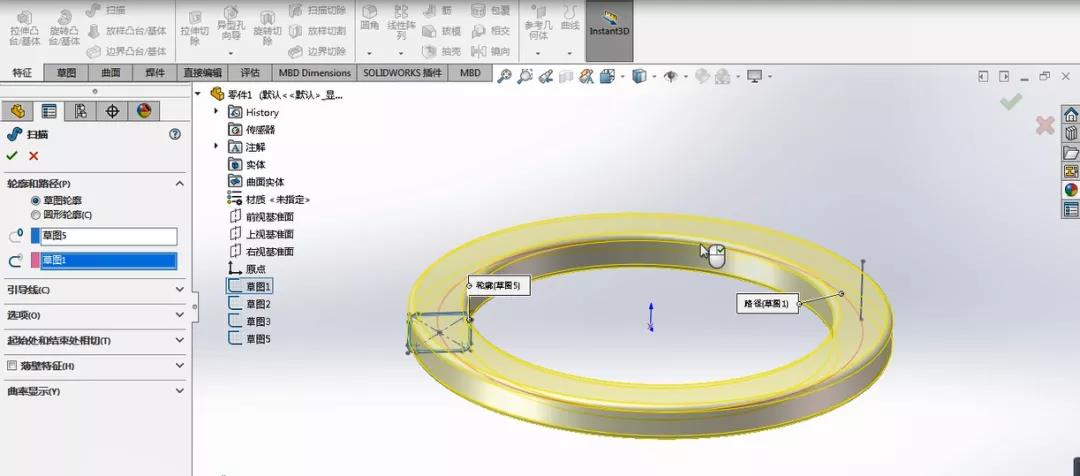

1、 分析路径存在的面,通过分析,路径可以分解为两个面,一个为圆环面、一个为螺旋环面,通过曲面创建上述环;

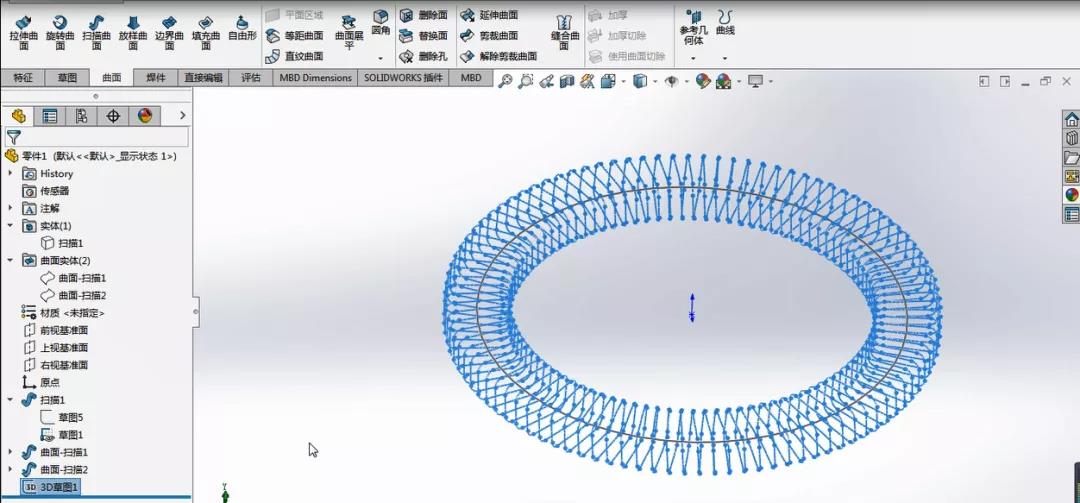

2、 通过命令“交叉曲线”得到3D草图路径;



3、 使用“扫描”命令,指定轮廓草图圆,路径交叉曲线,确定后得到线圈模型。

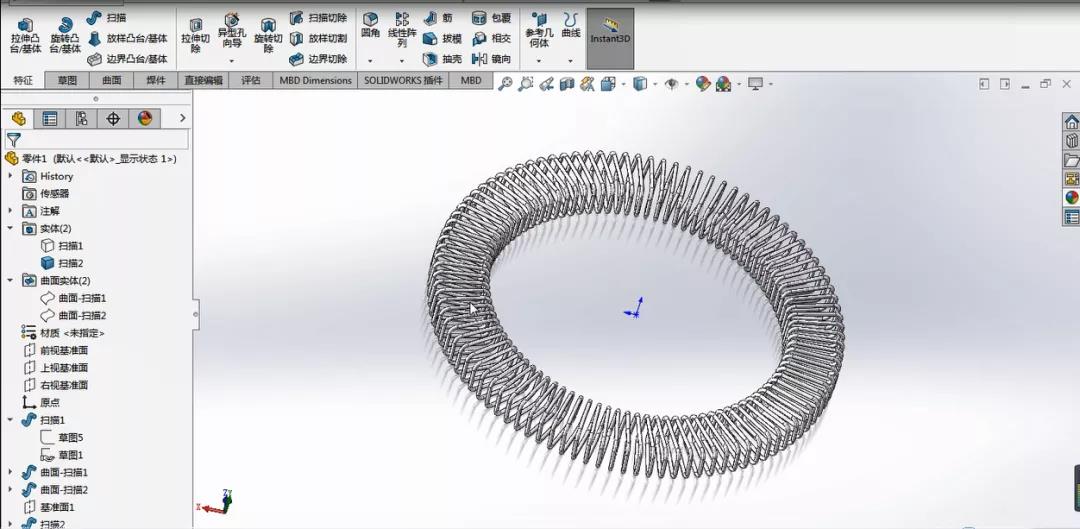

最后将圆环曲面显示出来,经过上色就完成建模啦。视频中详细介绍了环形电感的建模步骤,跟着视频可以同步建模喔,点击获取视频
