操作一遍,彻底搞明白“热胀冷缩”效应【Simulation】

2022-01-19 来源:杭州华睿 作者:杭州华睿 阅读:2176

今天使用SOLIDWORKS Simulation热应力分析验证一下“热胀冷缩”,当多种材料组合在一起受热或冷却时,由于材料的热胀系数各不相同,各种材料会发生内应力,从而产生零件的应力以及变形。





分析热应力及变形时,需要指定多种材料,由于零件处于升温过程,所以材料的相应常数也要随温度调整,查询有关手册即可获得相关数据。


分析前,需要确定升高到的温度以及初始温度,然后指定相应模型即可。由于热分析不需要添加“夹具”,所以为保证模型的稳定性,需要勾选“使用软弹簧使模型稳定”,之后选择合适的解算器(或者让软件自己选择)。

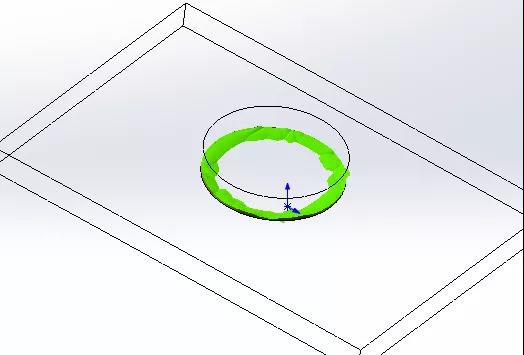

分析完成后,通过应力图解可以详细看到热应力集中的位置,同时通过“ISO剪裁”、“网格剖切”等工具可以更加详细观察到内部的热应力情况。





关于如何使用SOLIDWORKS Simulation验证“热胀冷缩”的问题,点击获取视频
