这类薄壁零件,使用SOLIDWORKS实体直接生成可事半功倍

2022-01-19 来源:杭州华睿 作者:杭州华睿 阅读:2201

薄壁零件是常见的一类零件,本期通过包角、角码这两个薄壁零件进行建模演示,来解决有些薄壁零件不方便直接使用钣金、曲面等工具建模的问题。

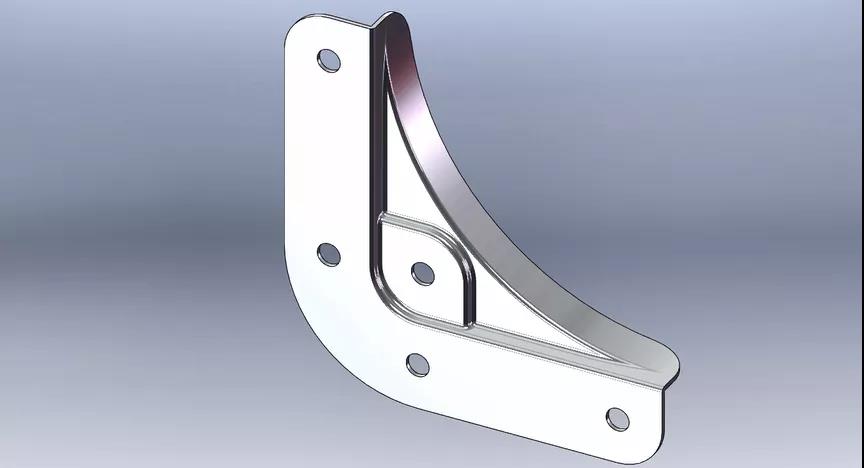

包角实体生成薄壁所用的方法:

点击特征选项卡内的抽壳 > 设置厚度 > 选择要移除的面。

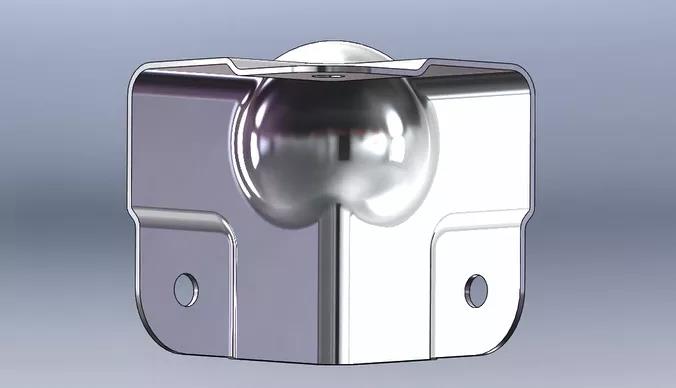

角码实体生成薄壁所用的方法1:

点击曲面选项卡内的删除面 > 选择要删除的面 > 点击曲面选项卡内的加厚 > 选择要加厚的曲面 > 设置厚度。




角码实体生成薄壁所用的方法2:

点击曲面选项卡内的等距曲面 > 选择要等距的曲面 > 设置等距距离 > 点击特征选项卡内的删除/保留实体 > 选择要删除的实体 > 点击曲面选项卡内的加厚 > 选择要加厚的曲面 > 设置厚度。




关于利用 SOLIDWORKS 实体生成薄壁零件的详细操作,点击观看视频
