SOLIDWORKS工程图操作小技巧:保持尺寸链共线

2024-04-01 来源:杭州华睿 作者:杭州华睿 阅读:1336


SOLIDWORKS工程图操作小技巧

保持尺寸链共线



本次将未大家介绍不同条件下的尺寸链共线操作小技巧,分别是默认情况、要在尺寸文本重叠时保持尺寸链共线、要在箭头重叠时保持尺寸链共线的三种不同操作。

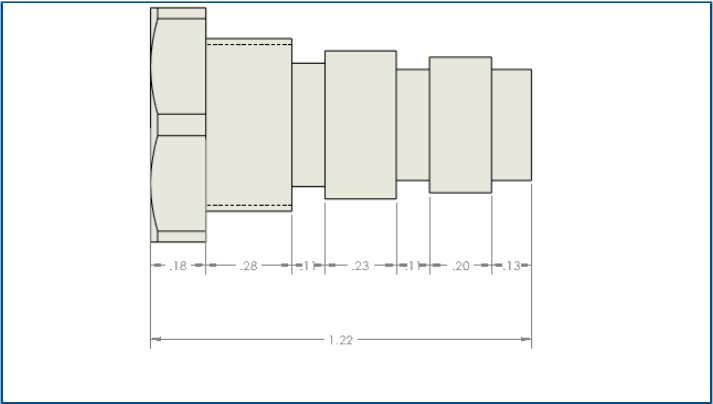

默认情况下以详图模式打开工程图:


即使空间有限,也可以确保尺寸链保持共线。当尺寸文本和箭头重叠时,您可以选择最合适的选项。






要在尺寸文本重叠时保持尺寸链共线:


1、单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。

2、在共线选项下,选择空间有限时自动偏移文本。

注意:对于 ISO 和 ANSI,此选项会被默认选择。


要在箭头重叠时保持尺寸链共线:


1、单击工具 > 选项 > 文档属性 > 尺寸 > 线性 > 尺寸链。

2. 在共线选项下,选择当箭头重叠时,自动将箭头端替换为:

并指定选项:

• 点。用点替换箭头。

• 斜线。用斜线替换箭头。


注意:对于 ISO,此选项会被默认选择。
