【DraftSight】善用属性映射.dwg文件保存不怕丢备注

2024-04-01 来源:杭州华睿 作者:杭州华睿 阅读:1055


学会DraftSight属性映射

工程图保存到云端也不怕丢备注



本次将未大家介绍不同条件下的尺寸链共线操作小技巧,分别是默认情况、要在尺寸文本重叠时保持尺寸链共线、要在箭头重叠时保持尺寸链共线的三种不同操作。

工程图备注:


SOLIDWORKS生成的 .dwg 文件可以关联属性列表,其中包括描述、零件号、修订版本等。很多工程师担心这些属性保存到云端的时候没法上传,其实一招即可解决。



云端同步需要注意的点:


当我们将 .dwg 文件保存到 3DE平台时,如果属性未映射到平台上,此信息将不再链接到 .dwg 文件,这也就是工程师常说的丢属性。

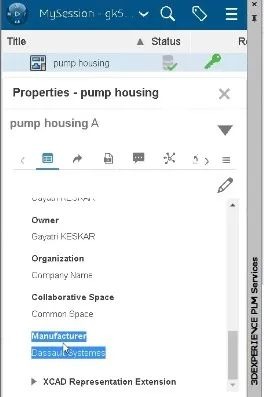

我们碰到这种情况时,可以借助属性映射功能,能够单向或双向链接这些属性,以便工程师可以从 3DXPERIENCE 平台更改这些属性,并在 DraftSight 绘图中更新该更改,反之亦然。

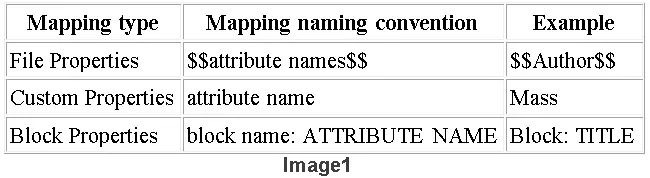

不同类型的属性需要不同语法:

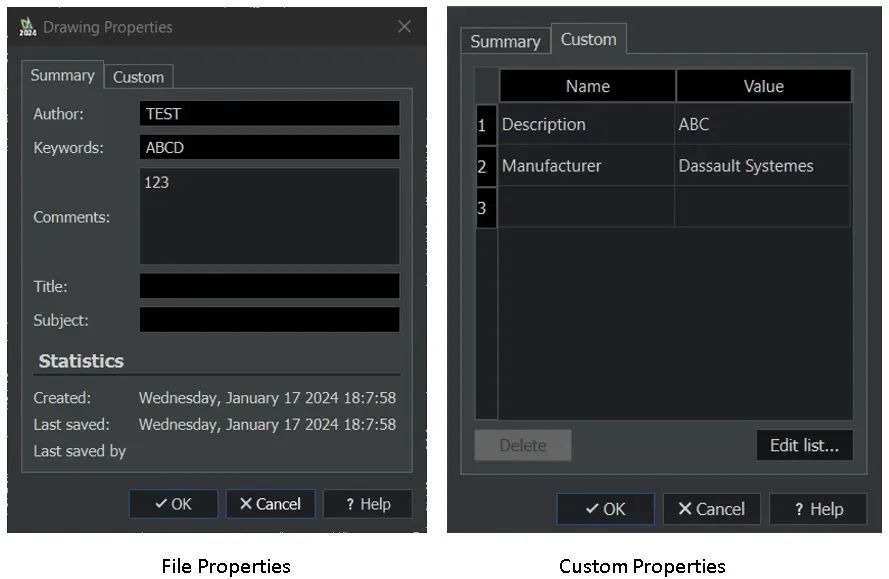

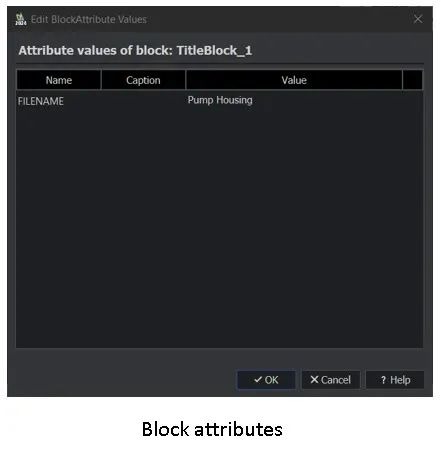

在平台上映射不同类型的属性时需要使用不同的语法,如下所示:




属性映射的分步过程:




注意:要执行以下步骤,您必须以平台管理员身份登录


1、启动 3DEXPERIENCE 平台,单击 3Dashboard,然后从仪表板列表中转到平台管理>内容>协作空间配置中心

2、转到属性管理>绘图

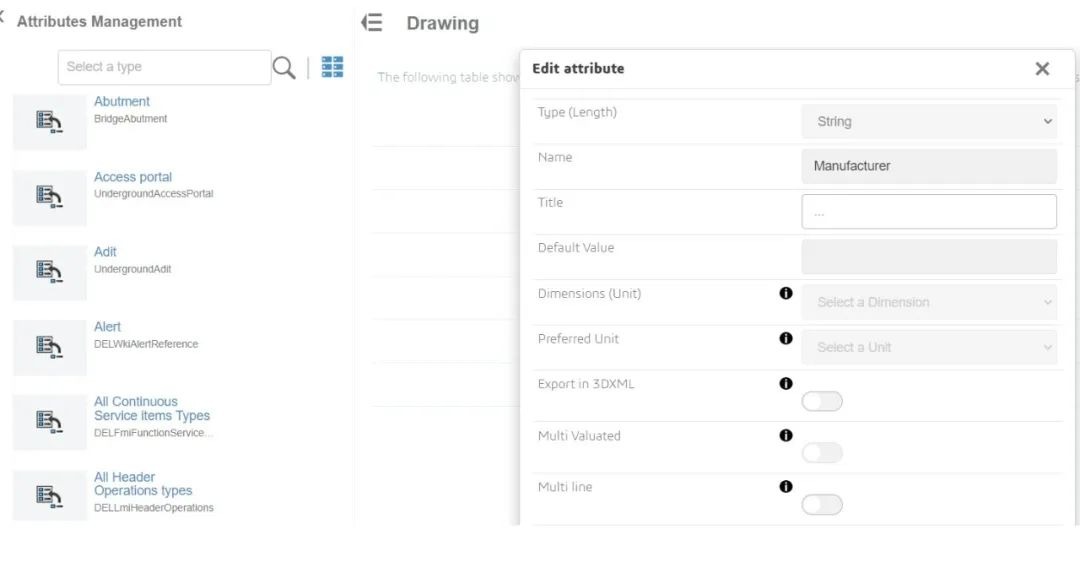

3、单击添加属性。指定属性名称,例如制造商。




可以将默认值保留为空。单击“应用”以部署该属性。

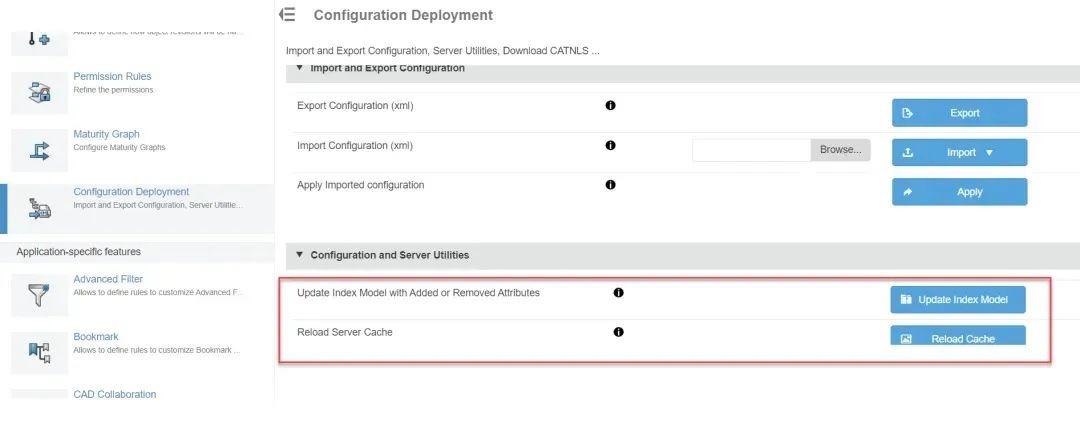

4、从“协作空间配置中心”>“配置部署”转到“重新加载服务器缓存并更新索引模型”。这是为了确保属性映射正确更新。

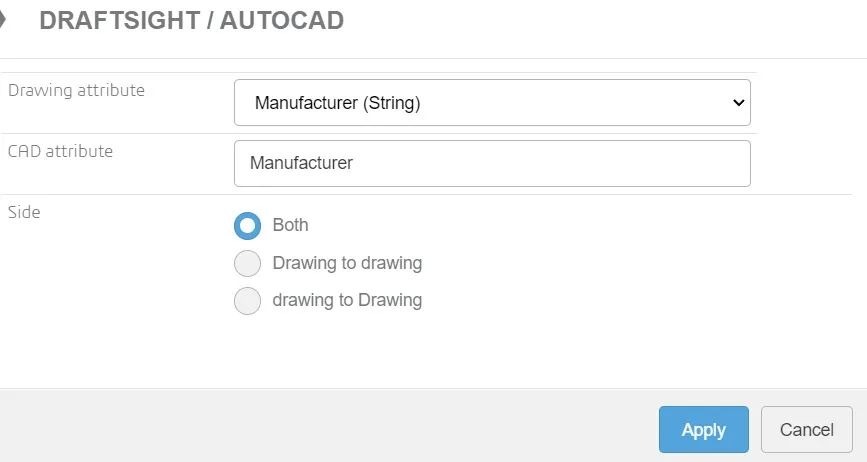

5、最后将属性映射到 Draftsight,为此请使用适当的语法转到协作空间控制中心 >CAD 协作 >DraftSight\AutoCAD




上图三个选项的含义如下:


两者:双向映射

绘图到绘图:平台到 DraftSight 映射

绘图到绘图:DraftSight 到平台映射





将 DraftSight® 属性映射到其相关的 3DEXPERIENCE 属性非常有用,这意味着我们只需在一处输入信息,这样可以节省时间并避免信息不同步的风险。


希望本教程可以帮上你,更多信息也可以联系我们了解更多:400-100-9861
