还在为链条建模发愁?这2种方法你一定得知道

2021-12-09 来源:杭州华睿 作者:Tom 阅读:397

本期分为两部分内容,第一部分是根据前面一期链条参数化处理方法视频(链条参数化设计)的反馈,对该方法的优化,主要是对链条路径绘制方法和链条形状的优化;第二部分内容是不使用参数化的方法,在装配体中直接对链条进行处理。

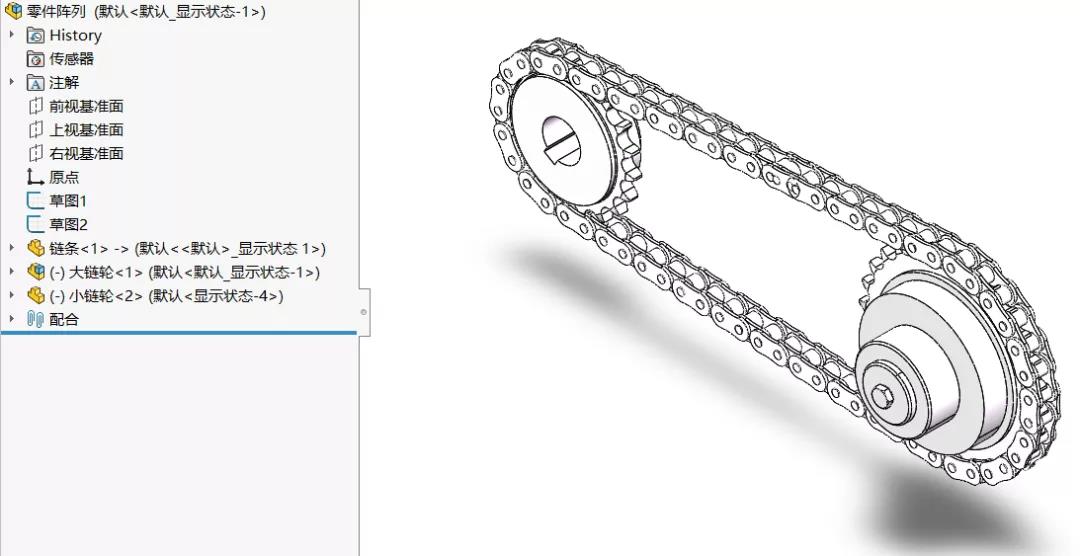

上图是使用参数化的方法创建的链条

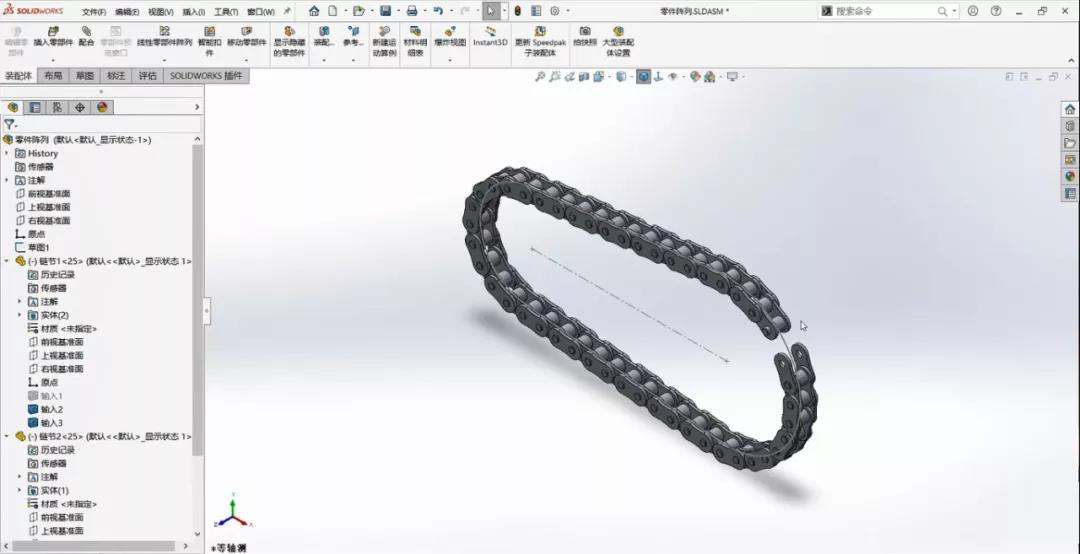

上图是在装配体中使用链阵列的方法创建的链条


首先是第一部分内容:使用参数化创建链条的方法优化。

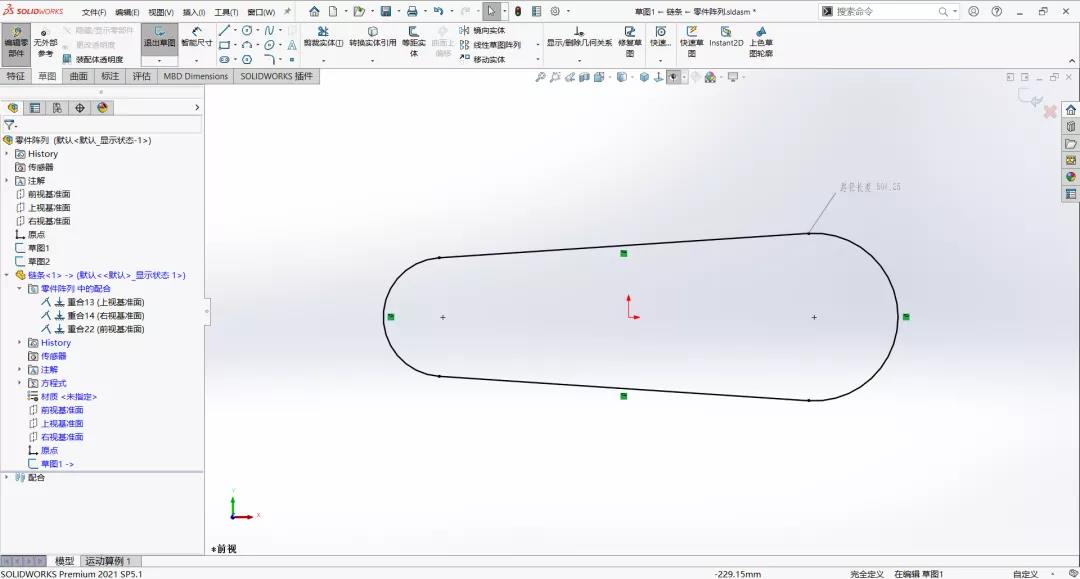

第一步:依然采用自顶向下的方法,在装配体中绘制链条的阵列路径;

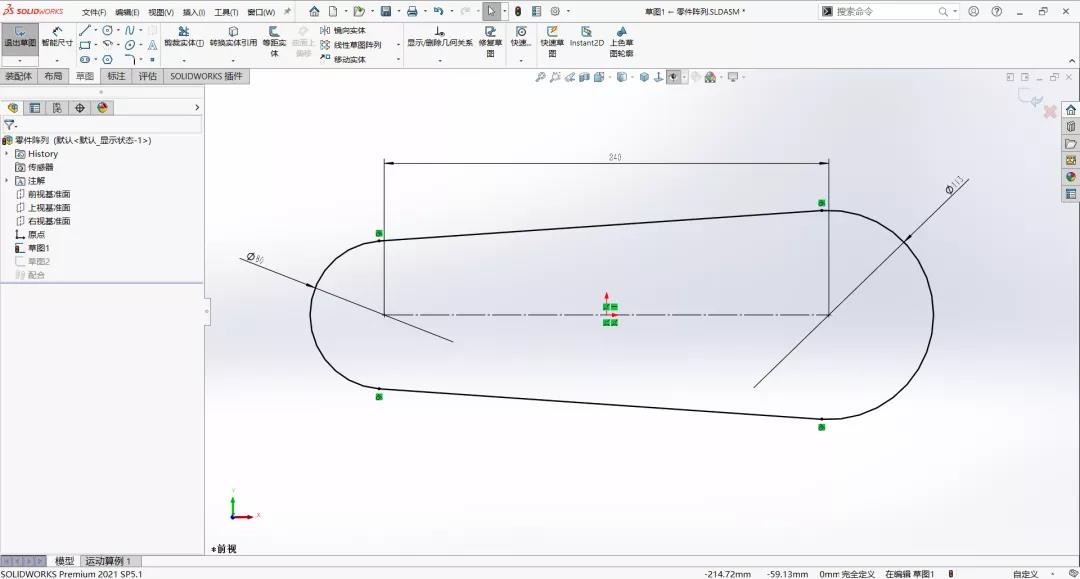

第二步:插入零件,并将前面一步绘制的草图引用到零件中,并标注路径尺寸;

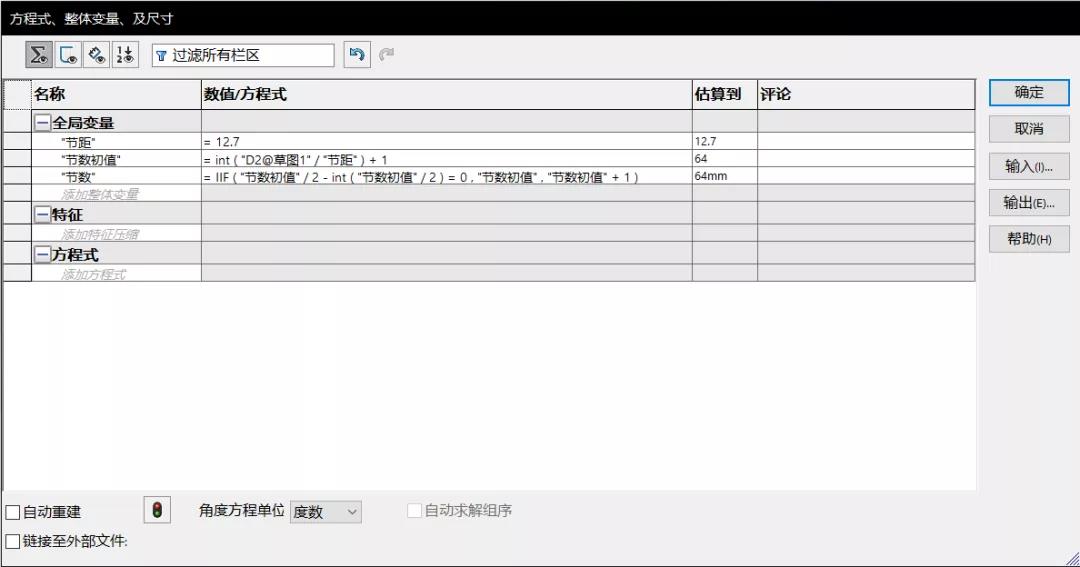

第三步:打开零件,并输入相关的方程式,按照前面一期视频的方法输入方程式,在公众号中以链条为关键字搜索往期视频,查看详细内容,这里不再过多重复;

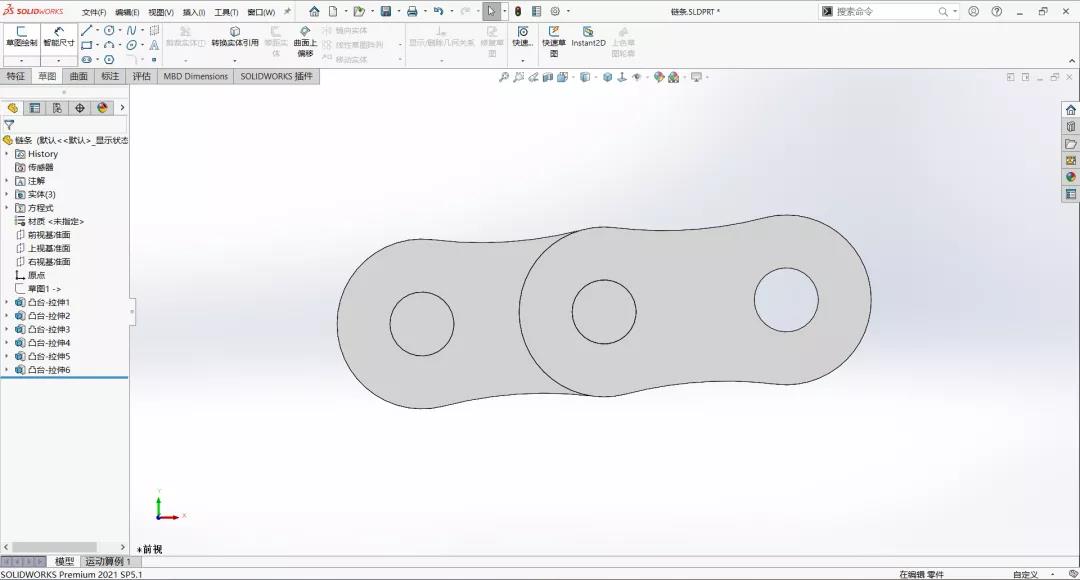

第四步:绘制链节(也使用第三方软件导入链节);

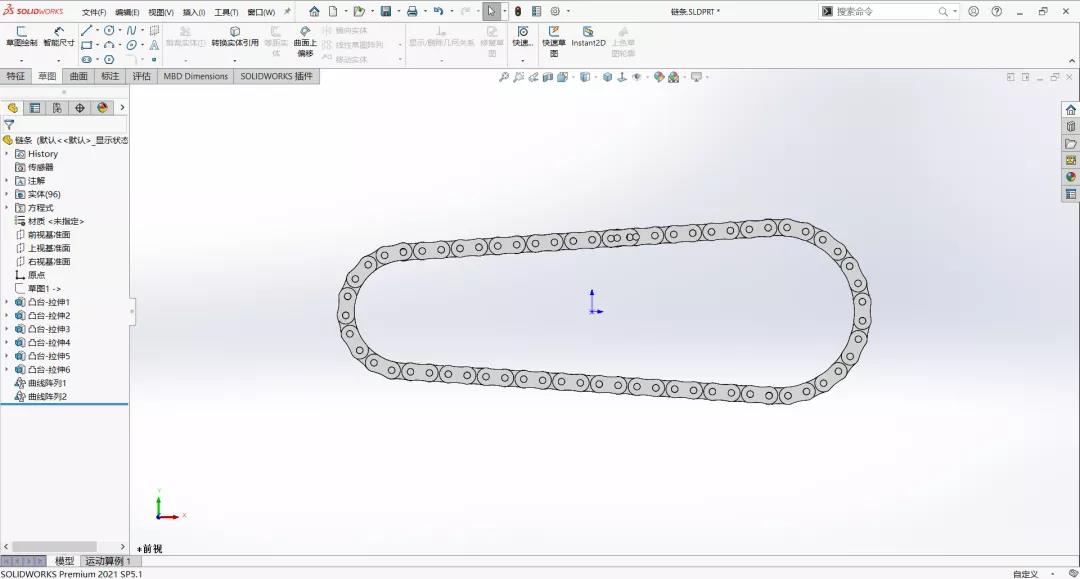

第五步:阵列链条。

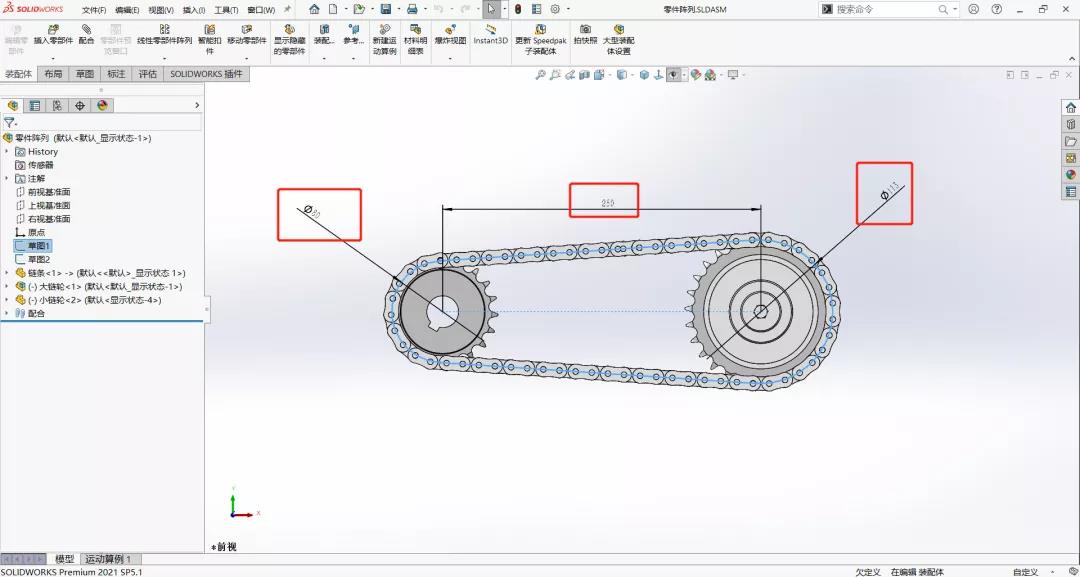

此时链条绘制完成,可在装配体中任意更改草图的三个尺寸,以达到修改中心距、修改两链轮大小的目的。



第二部分:不使用参数化的方法,在装配体中直接对链条进行处理。由于往期视频已有相关内容,这里只做视频演示。



下面,请大家欣赏链条的两种处理方法视频,点击获取
